Simülasyon, Hesaplama ve Test

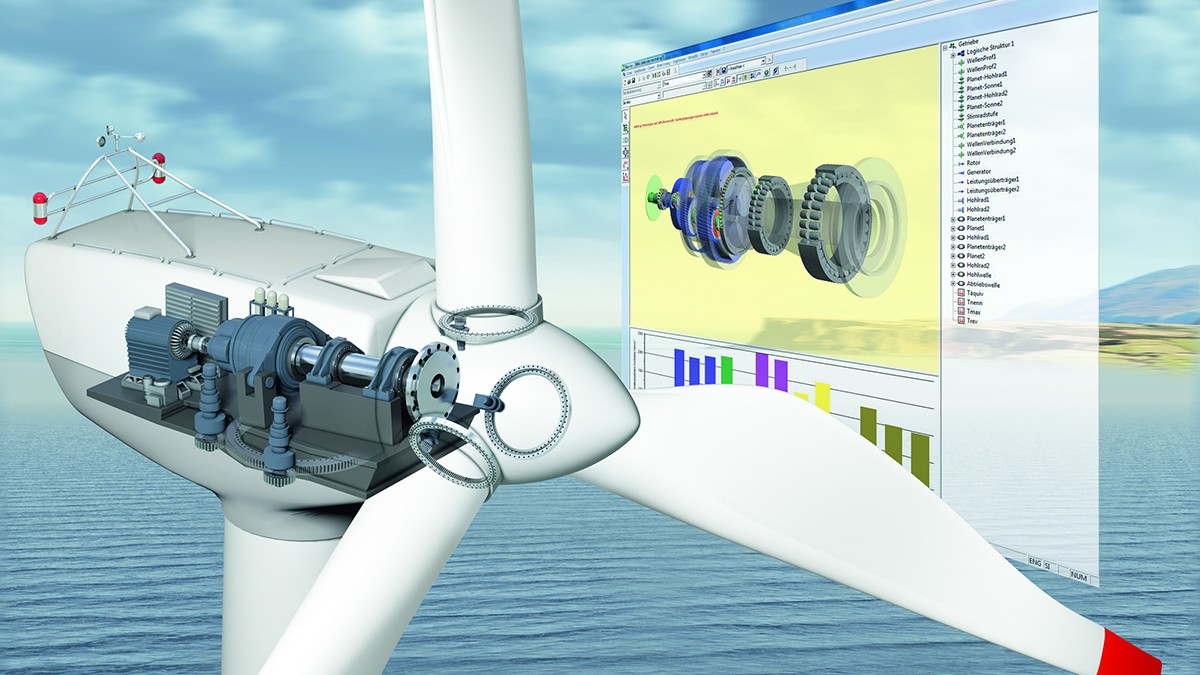

Gelişmiş Hesaplama ve Simülasyon Programları

Uzmanlarımız, rüzgar türbini tasarımcıları, üretici ve işletmecileriyle yakın işbirliği içinde çalışırlar. Gelişmiş hesaplama ve simülasyon programları, rüzgar gücü uygulamalarında kullanılacak rulmanlar için optimum tasarımların üretilmesini garanti eder. Her bir rulmandan, bunların bileşenlerinden ve bitişik yapılardan komple güç iletim sistemine kadar sistemin tamamı ele alınır ve firma içinde geliştirilen çoklu nesne simülasyonu (multi-body simulation) programları kullanılarak görüntülenir ve optimize edilir.

Astraios, gerçekçi kuvvet ve tork simülasyon özelliğiyle 2011 yılından bu yana çok değerli sonuçlar sağlamaktadır. Bu sonuçlar, yeni rulman çözümleri geliştirilmesine, simülasyon ve hesaplama modellerinin optimizasyonuna yardımcı olmaktadır.

En yeni teknolojili hesaplama ve simülasyon programları içeren optimum tasarım
En yeni teknolojili hesaplama ve simülasyon programları içeren optimum tasarım
Komple Sistemlerden Rulman Hesaplarına

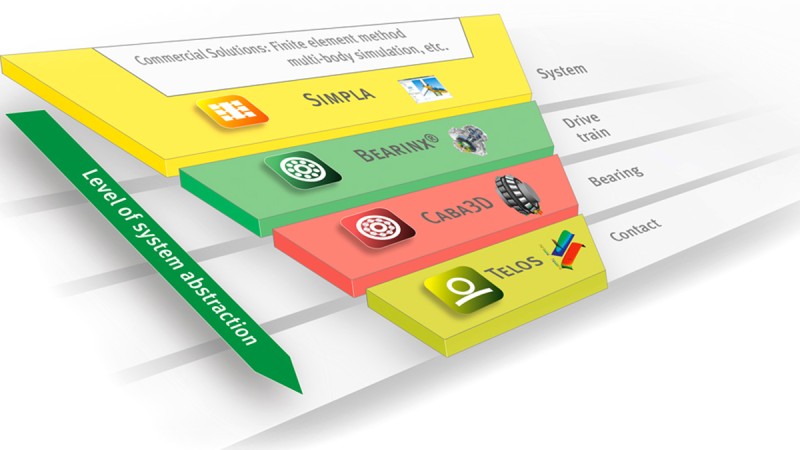

Schaeffler hesaplama zinciri: Komple sistemlerden rulman

Schaeffler hesaplama zincirinde, tasarımın kendine özgü ihtiyaçlarına mükemmel yanıt veren CAE araçları yer alır.

  • SIMPLA: rulman uzmanlığıyla sistem simülasyonu
  • BEARINX: sistem bilgisiyle rulman tasarımı
  • CABA3D: rulmanın içine dinamik bir bakış
  • TELOS: temasa odaklanılan yer

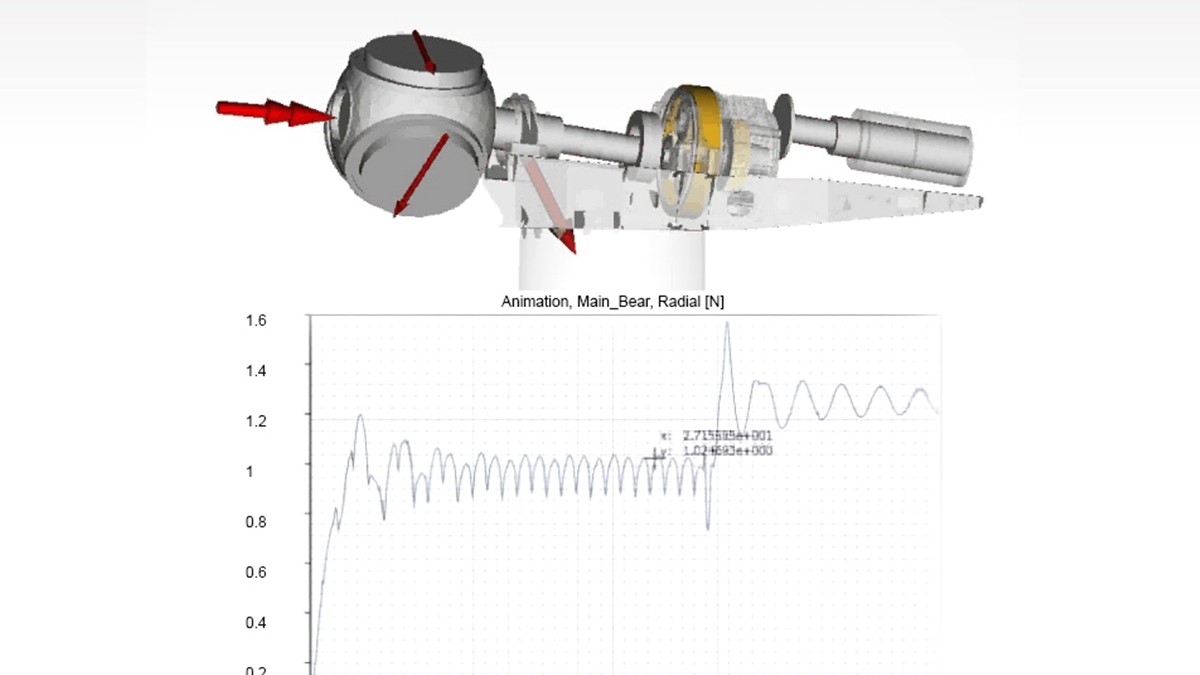

SIMPLA: sistem simülasyonu

SIMPLA - rulman uzmanlığıyla sistem simülasyonu
SIMPLA - rulman uzmanlığıyla sistem simülasyonu

Hibrid çoklu cisim simülasyonla (MBS), rüzgar türbininin tamamının dinamik davranışı görüntülenmektedir.

Modele dayanarak, daha geliştirme aşamasındayken dahi, güç aktarım sisteminin münferit bileşenleri ve türbin tasarımının tamamı iyileştirilebilir.

  • Lineer olmayan, çok boyutlu entegre rulman modeli ile hibrid, çoklu cisim simülasyon (MBS)
  • MBS modeli, mevcut BEARINX modelinden türetilebili

BEARINX: optimum rulman tasarımı

BEARINX - sistem bilgisiyle rulman tasarımı
BEARINX - sistem bilgisiyle rulman tasarımı

BEARINX yazılımında, bütün rulman tiplerinin, karmaşık millere, mil sistemlerinden komple tahrik ünitelerine her şey modellenebilir ve hesaplanabilir.

BEARINX, bunların yanı sıra, aşağıdaki faktörleri de göz önüne alır:

  • Rulmanların lineer olmayan elastik sapma davranışı
  • Millerin ve aksların sehimi
  • Muhafazaların ve bitişik bileşenlerin sehimi
  • Rulmanların ön-yükleri veya çalışma boşlukları
  • Makara ve yuvarlanma yüzeylerinin salınımı
  • Eğilmiş ve profillenmiş yuvarlanma elemanları göz önüne alındığında kontak basıncı
  • Yağlayıcı durumunun, kirlenmenin ve kontak basıncının yorulma ömrü üzerine etkisi

CABA3D: rulman simülasyonu

  • Rulmanların dinamik analizi
  • Tüm serbestlik derecelerinin göz önüne alınmasıyla yuvarlanma elemanlarının ve bileziklerin kuvvet ve hareket kalıplarının belirlenmesi
  • CABA3D, yuvarlanma elemanlarının sürtünme enerjisinin ve ivmelenme davranışının hesaplanmasını kolaylaştırır (örneğin yük bölgesine girdiklerinde).

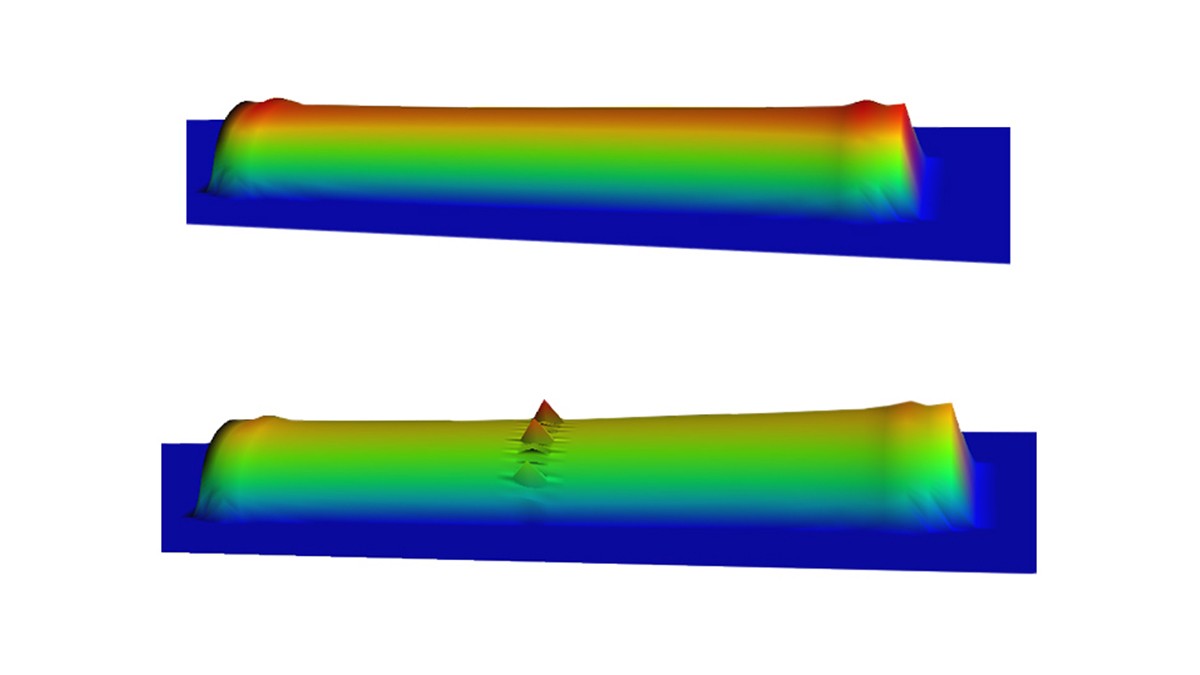

TELOS: yuvarlanma temasının simülasyonu

TELOS - temasa odaklanılan yer
TELOS - temasa odaklanılan yer
  • 3D rulman temasının simülasyon programı
  • Genel yağlama koşulları altındaki herhangi bir temas
  • Geçici veya yarı-sabit yük koşulları
  • Kaplı veya kaplanmamış rulman bileşenleri

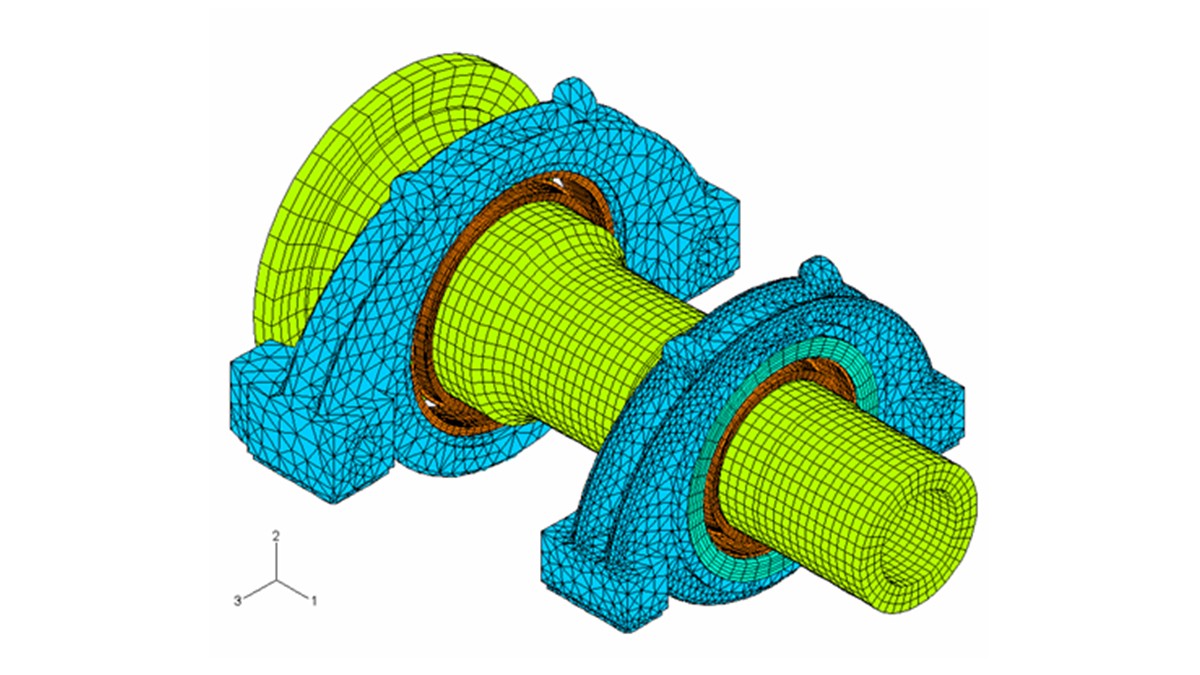

FEM

FEM hesaplamaları
FEM hesaplamaları

Daha da ayrıntılı analizler için kullanılan FEM hesaplamaları, bitişik yapıların rulmanlar veya rulmanların bitişik yapılar üzerindeki etkisini hesaplayabilir.

Rüzgar türbinleri için daha fazla güvenilirlik ve maliyet etkinliği

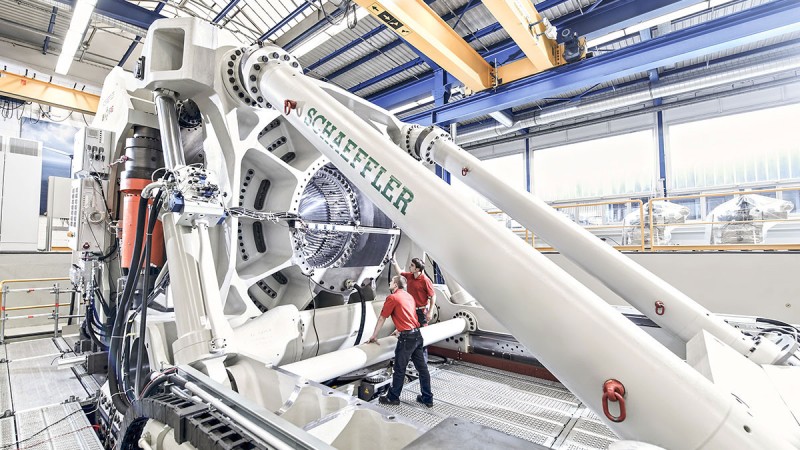

Dev Rulman Testi Donanımı: ASTRAIOS
Dev Rulman Testi Donanımı: ASTRAIOS

Dünyanın en büyük, en güncel ve en güçlü büyük rulman test teçhizatı, ağırlığı 15 tona, dış çapı 3,5 metreye kadar çıkabilen rulmanların gerçekçi koşullarda test edilebilmesini kapsamlı bir simülasyon programı yardımıyla mümkün kılar. ASTRAIOS, bir bütün olarak sistemlerin, etkileyen faktörlerin ve rüzgar türbinlerindeki güç aktarım sistemleri arasındaki ilişkilerin anlaşılması konusunda daha da ileri iyileştirmeler sağlayacaktır. Bu da Shaeffler olarak, bir yandan rüzgar türbinlerinin geliştirme sürelerini kısaltma yönünde ciddi katkılar sağlarken, diğer yandan da tasarım sürecini daha güvenilir hale getirip, bu rüzgar türbinlerinin güvenliğini ve maliyet etkinliğini arttırdığımız anlamına gelmektedir.

Test teçhizatına, Yunan mitolojisindeki dört rüzgar tanrısının babası olan Titan'ın adından esinlenerek “Astraios” adı verilmiştir.

Gerçekçi kuvvet ve moment simülasyonu

Rüzgar türbinleri sürekli olarak değişen rüzgar koşullarına maruz kalırlar. ASTRAIOS, durgun havadan fırtınalara kadar her türlü hava koşulu altında rüzgar türbininde oluşan gerçek yükleri ve momentleri simüle eder.

  • Rotor rulmanları ve döner tabla rulmanları için
  • Tüm rotor rulman yataklama konseptleri test edilebilir
  • Gücü 6 MW’a kadar olan rüzgar türbinleri

Kapsamlı analiz

Test rulmanlarına yerleştirilen 300’ün üzerinde sensör, çeşitli analizlerde kullanılmak üzere veri sağlar. Ölçme ve kontrol teknolojisi, Schaeffler’in Ar-Ge uygulamaları için geliştirdiği otomasyon sistemi SARA tarafından sağlanmaktadır. Uzmanlarımız test sonuçlarıyla karşılaştırmak suretiyle, verileri değerlendirip hesaplama modellerini iyileştirirler.
