Rüzgar

Rotor Mili

Zorluklar

Yüksek dinamik yükler

Her türlü rulman yatağı konsepti için ideal çözüm

Rüzgar türbinlerinde rotor mili rulmanı hayati önem taşır. Rüzgarın neden olduğu tüm kuvvetlerin bindiği nokta burasıdır. Rulmanlar son derece zorlu dinamik yüklere ve çalışma koşullarına maruz kalır. Schaeffler, müşterilerle işbirliği içinde her uygulama için en verimli rulmanı geliştirir.

Ayrı Rulman Yatakları

Mil Rulman Yatağı

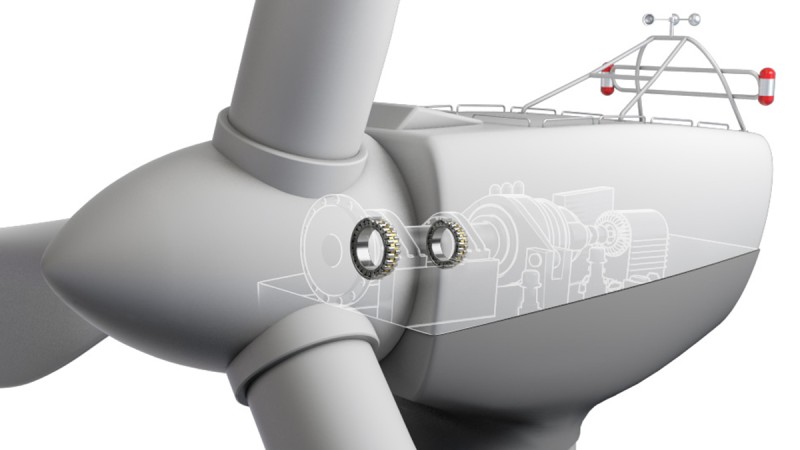

Ayrı yataklar - mil rulman yatağı
Ayrı yatakları- mil rulman yatağı

Serbest ve sabit rulmanlar ayrı yataklara monte edilmişse, bu durumda, montaj ve üretim hataları ve mil sapmaları nedeniyle, sadece açısal ayarlama özelliği bulunan tek bir rulman tipi kullanılabilir.

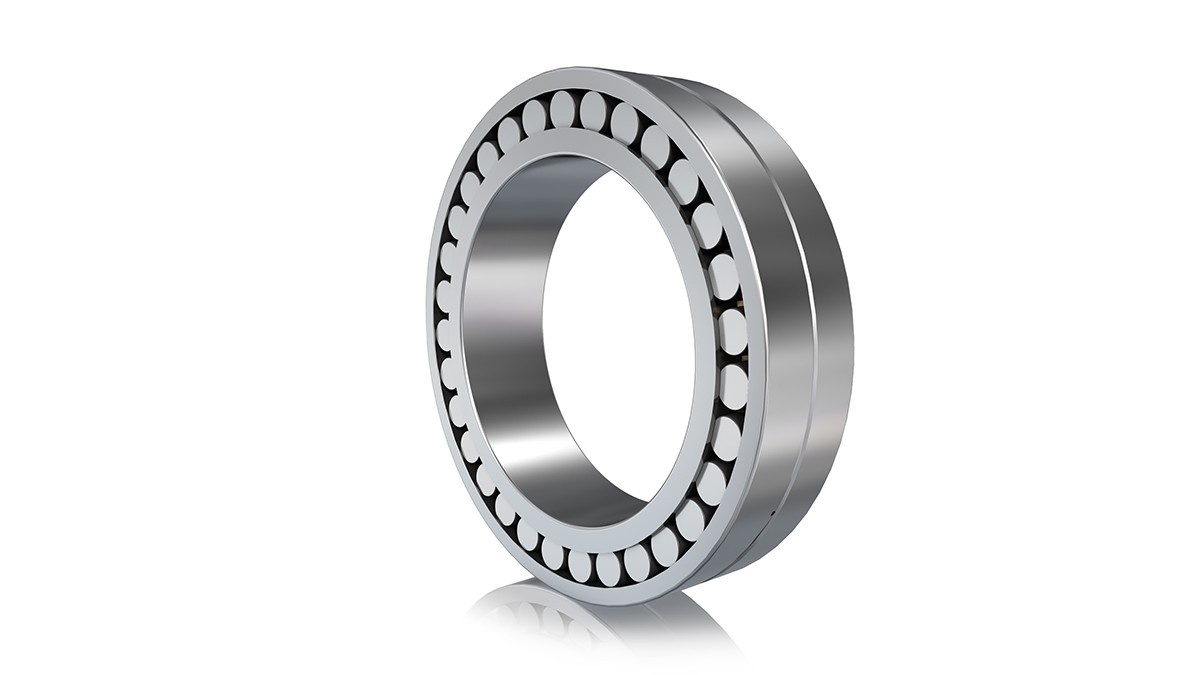

FAG oynak makaralı rulman (serbest rulman)

FAG oynak makaralı rulman (serbest rulman)
Avantajlar
  • Uzun ömür
  • Büyük yüklere uygun
  • Eksenel kaçıklık ve şaft sehilimi telafi edilir
  • Basitçe yeniden yağlanabilir
Özellikler
  • Ayarlı iç boşluk
  • Azaltılmış sürtünme
  • Masif pirinç kafes

Serbest rulman konumu için standart oynak makaralı rulmanları GL1 kataloğumuzda bulabilirsiniz. -.

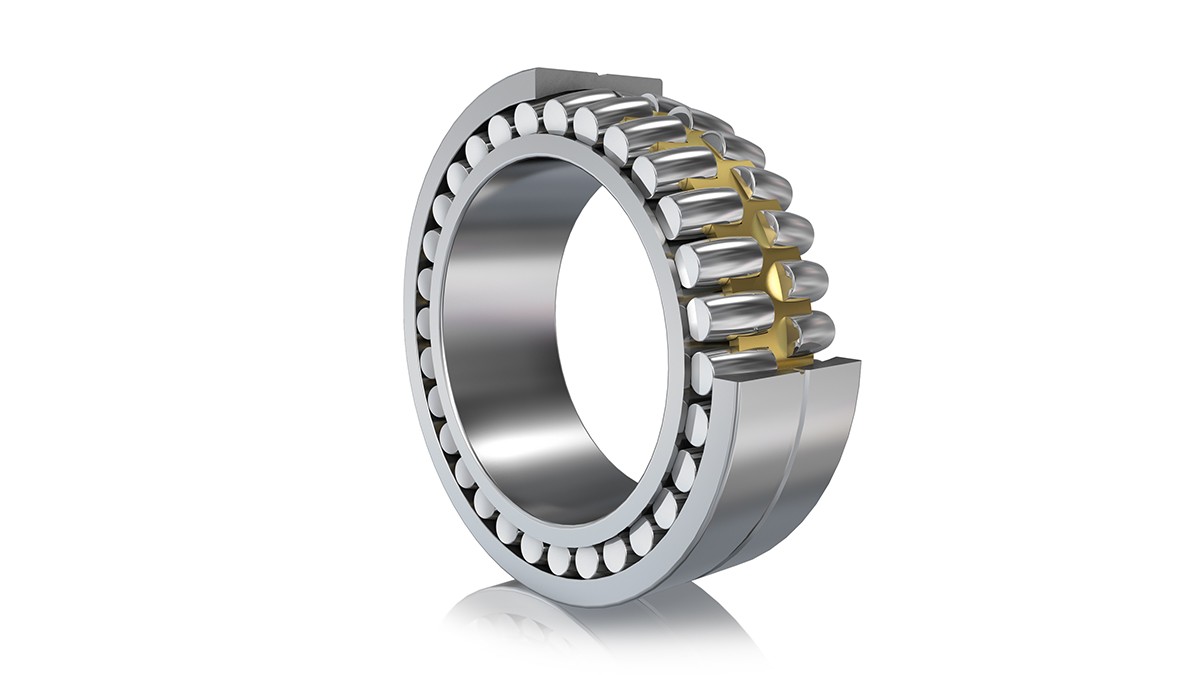

Optimize edilmiş FAG oynak makaralı rulman (sabit rulman)

Optimize edilmiş FAG oynak makaralı rulman (sabit rulman)

Sabit rulman, rüzgar kuvvetleri nedeniyle özellikle yüksek eksenel kuvvetlere maruz kalır. Rüzgar türbininin kendine özgü belirli şartlarını daha iyi sağlayabilmek için, kendini kanıtlamış standart oynak makaralı rulmanlarımızı optimize ettik.

Avantajlar
  • Daha yüksek rulman rijitliği sayesinde güç aktarım sisteminde daha düşük titreşim
  • Temas basıncını ve yıpranmasını azaltan parametreleri nedeniyle arttırılmış rulman dayanımı
Özellikler

Uygulamaya özel optimize edilmiş iç yapı tasarımı

  • Ayarlı iç boşluk
  • Dar salınım
  • Rijit omuz dayaması
  • Profilli yuvarlanma elemanları
  • X-life kalitesi

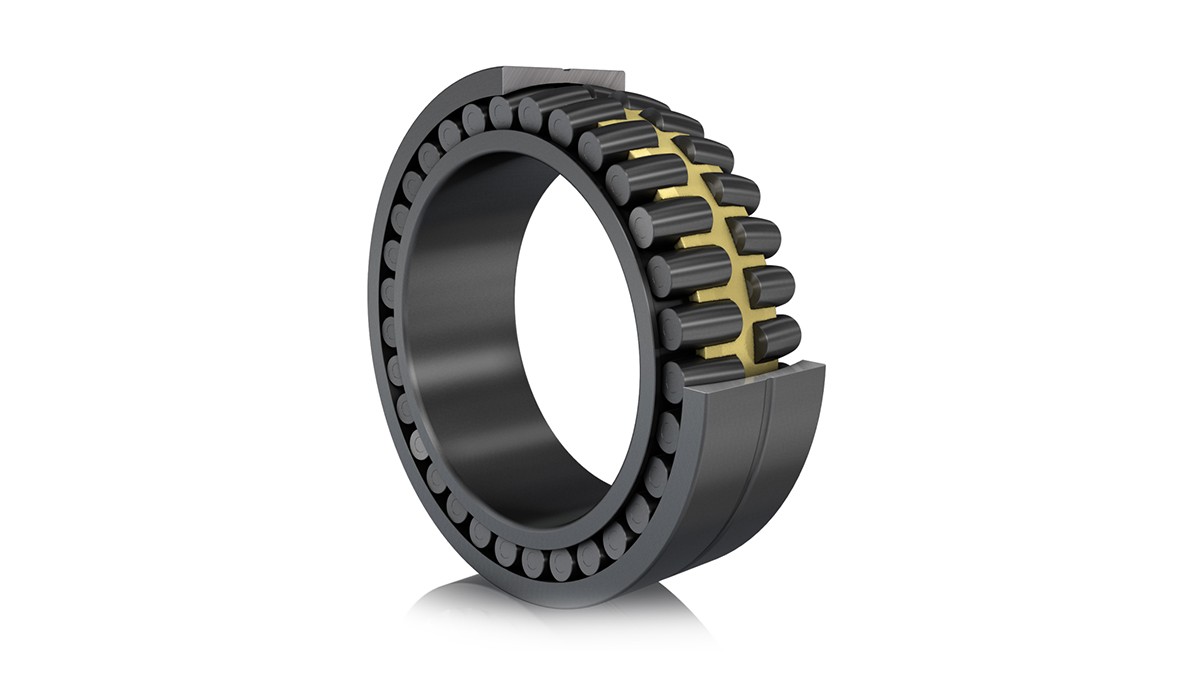

FAG asimetrik oynak makaralı rulman (sabit rulman)

FAG asimetrik oynak makaralı rulman (sabit rulman)

Daha da yüksek eksenel yük taşıma kapasitesi için asimetrik tasarım
Rüzgar türbinlerinin çalışma ömürlerini uzatmak için optimize edilmiş iç geometriye ek olarak, oynak makaralı rulmanları sürekli geliştiriyoruz. Asimetrik rulman tasarımı sayesinde eksenel yük taşıma kapasitesini önemli ölçüde arttırmayı başardık. Asimetrik oynak makaralı rulmanlar eksenel yüklere karşı daha geniş temas açısına ve radyal yüklere karşı da daha dar kontak açısına sahiptirler.

Avantajlar
  • Daha da yüksek eksenel rulman rijitliği nedeniyle güç aktarım sisteminde azaltılan titreşim
  • Kontak basıncını ve yıpranmasını daha da azaltan parametreler ve arttırılmış rulman dayanımı.
Özellikler
  • Asimetrik temas açısı
  • Ayarlı iç boşluk
  • Dar salınım
  • Profilli yuvarlanma elemanları
  • Rijit dayanma omzu

Daha uzun çalışma ömrü için müşteriye özgü özellikler

Daha uzun çalışma ömrü için müşteriye özgü özellikler

Müşteriye özgü oynak makaralı rulmanlar, aşağıdaki özelliklerle de sunulabilir:

  • White Etching Crack (WEC)’i önlemek için Durotect B
  • Karma sürtünme koşullarında yıpranmayı azaltmak için Triondur C
  • Profesyonel rulman değişimi için Ayarlanmış mil çapı
  • Daha fazla güvenilirlik için Schaeffler Rüzgar Gücü Standardı
Ortak Yatak

Göbek Rulman Yatağı

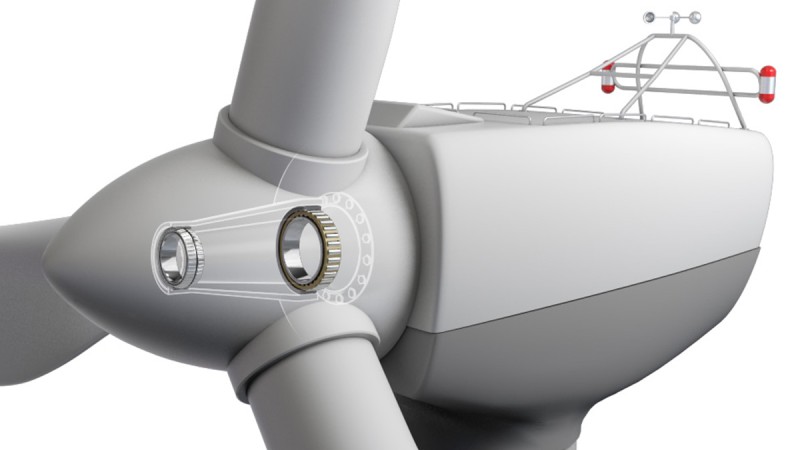

Ortak Yatak- göbek rulmanı
Ortak Yatak - göbek rulmanı

Serbest ve sabit rulmanlar aynı yatak içine monte edilmişse, açısal ayarlama özelliği olmayan rulman tiplerinin de kullanılabilmesi için rulman pozisyonları son derece hassas biçimde birbirine uydurulabilir. Serbest/sabit rulman, bir çift sıralı konik makaralı rulman ile bir silindirik makaralı rulmandan oluşur. Ayarlı rulman versiyonunda ise, iki konik makaralı rulman monte edilir.

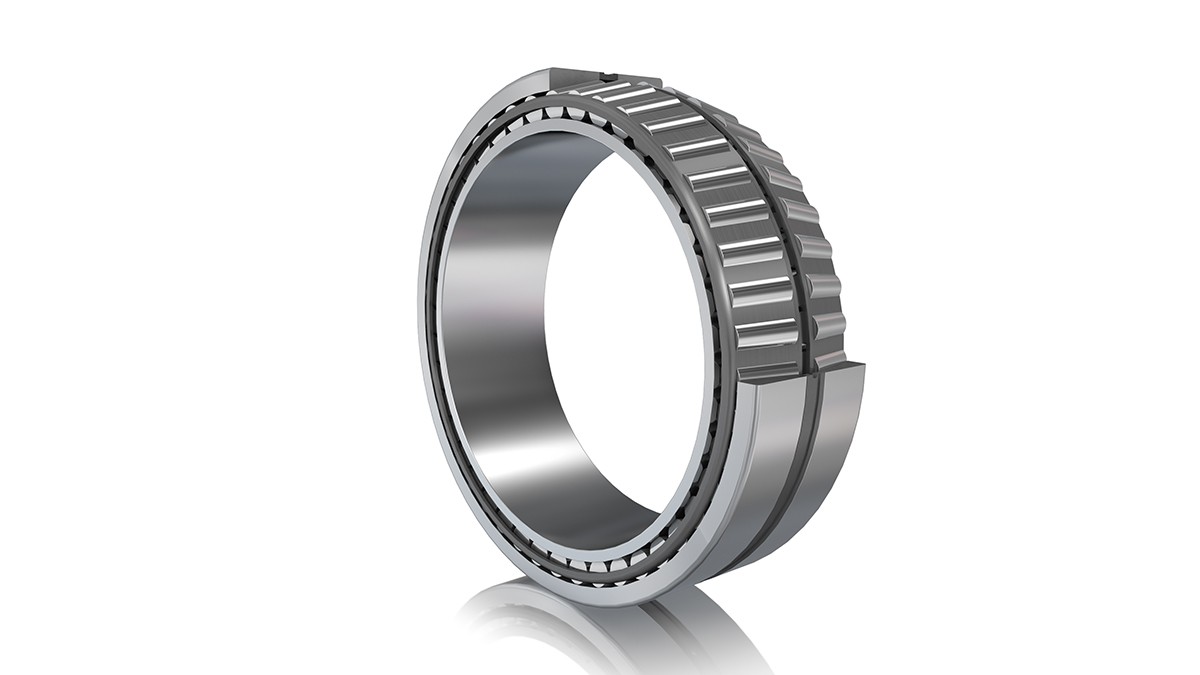

Çift sıralı FAG konik makaralı rulman (sabit rulman)

Çift sıralı FAG konik makaralı rulman (sabit rulman)
Avantajlar
  • Uzun ömür
  • Ayarlanmış iç boşluk sayesinde üstün çalışma güvenliği ve kısa montaj süresi
  • İç boşluk ve temas açısı optimal biçimde ayarlanabilir
  • Rotorda dar açılı eksenel kılavuz
  • Kompakt rulman tasarımı
  • Yüksek yük taşıma kapasiteli rulman
  • Yüksek rijitlik
Özellikler
  • Uygulama için optimize edilmiş iç yapı tasarımı
  • Önayarlı iç boşluk
  • Yıpranmaya ve açısal ayar sorununa karşı optimize edilmiş iç geometri

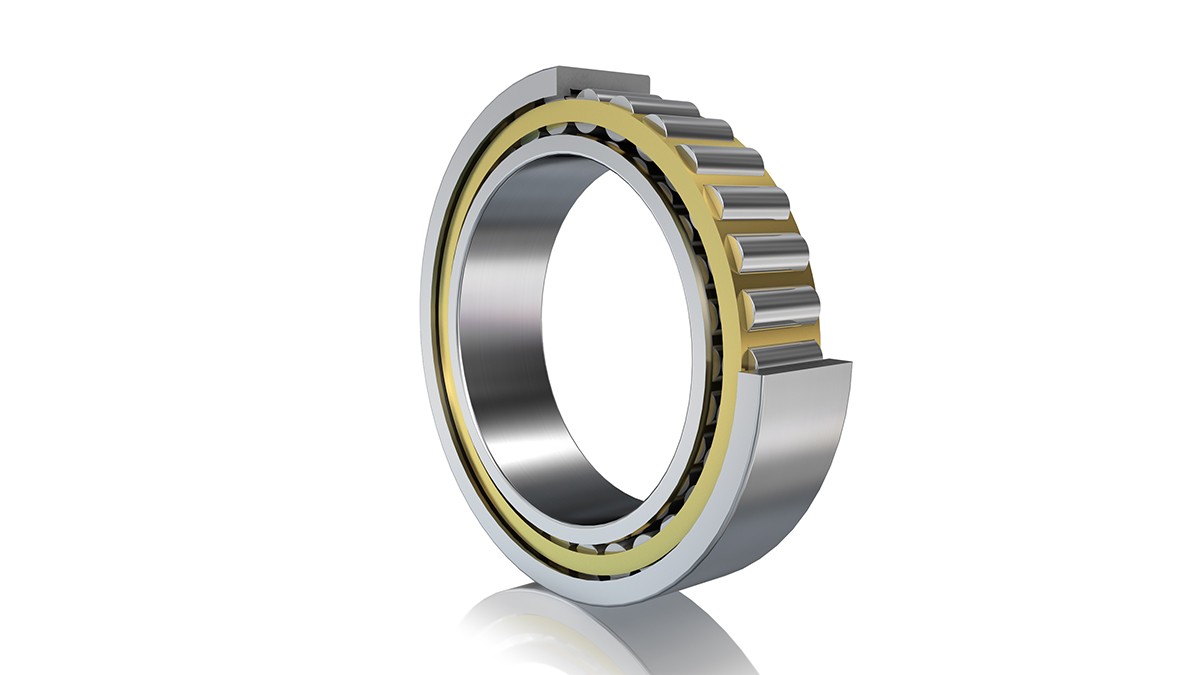

FAG silindirik makaralı rulman (serbest rulman)

FAG silindirik makaralı rulman (serbest rulman)
Avantajlar
  • İdeal serbest rulman: Bütün eksenel hareketler, rulman kinematiğini herhangi bir biçimde olumsuz etkilemeden rulman içinde gerçekleşir
  • Yüksek radyal yük taşıma kapasitesi
  • Yüksek radyal rijitlik
Özellikler
  • Ayarlanmış iç boşluk
  • Aşınmaya ve açısal ayar sorununa karşı optimize edilmiş iç geometri

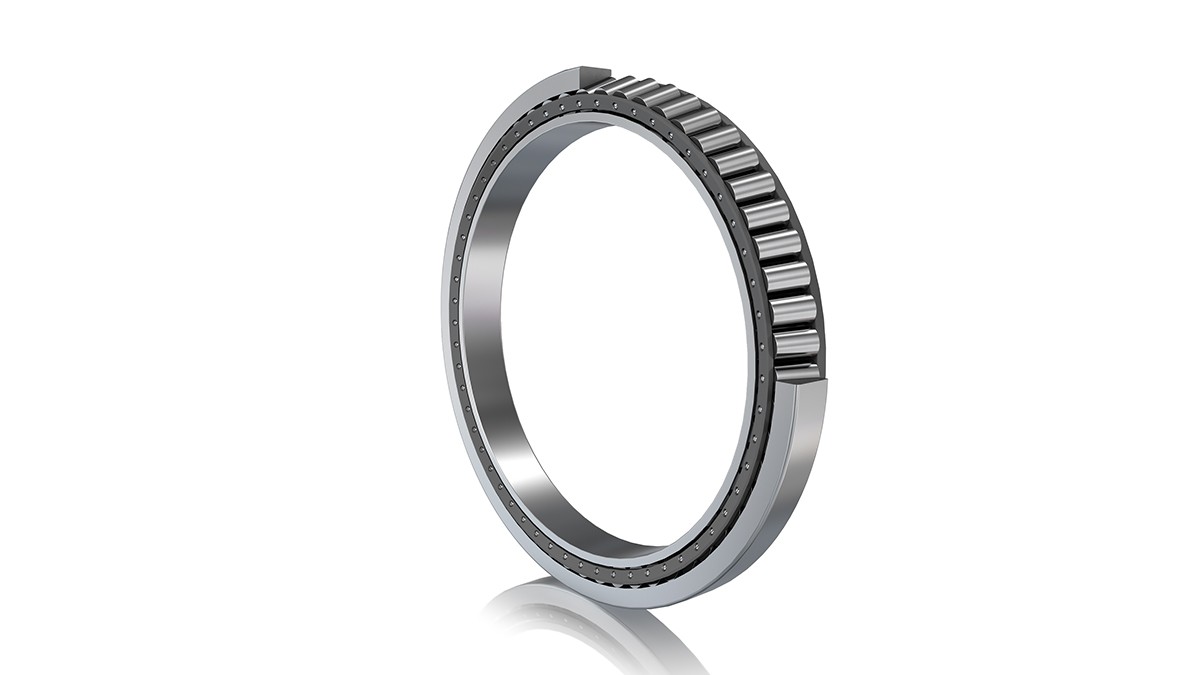

FAG konik makaralı rulman (eksenel boşluğu ayarlanabilir versiyonu)

FAG konik makaralı rulman (eksenl boşluğu ayarlanabilir versiyonu)
Avantajlar
  • Azaltılmış ağırlık
  • Yüksek rijitlik
  • Rotorda dar açılı eksenel kılavuz
Özellikler
  • Kompakt rulman tasarımı
  • Yüksek yük taşıma kapasiteli rulman
  • Temas açısı optimum şekilde ayarlanabilir
Tek Rulman Konsepti

O Aranjmanı içinde çift sıralı konik makaralı rulman

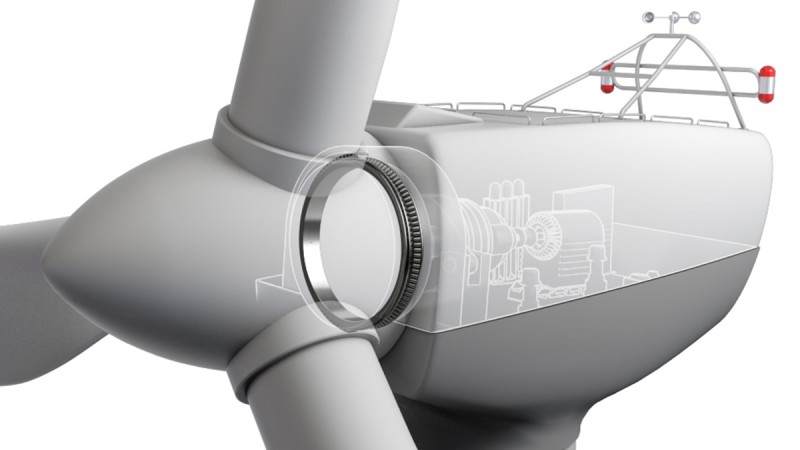

Tek rulman konsepti
Tek rulman konsepti - O Aranjmanı içinde çift sıralı konik makaralı rulman

Tek rulman konseptinde rotor, tüm kuvvetleri ve momentleri destekleyen bir O aranjmanı içinde sadece bir çift sıra konik makaralı rulman tarafından desteklenir. Büyük boy rulmanın genişliği 400 mm’yi ve dış çapı da 3.000 mm’yi aşar

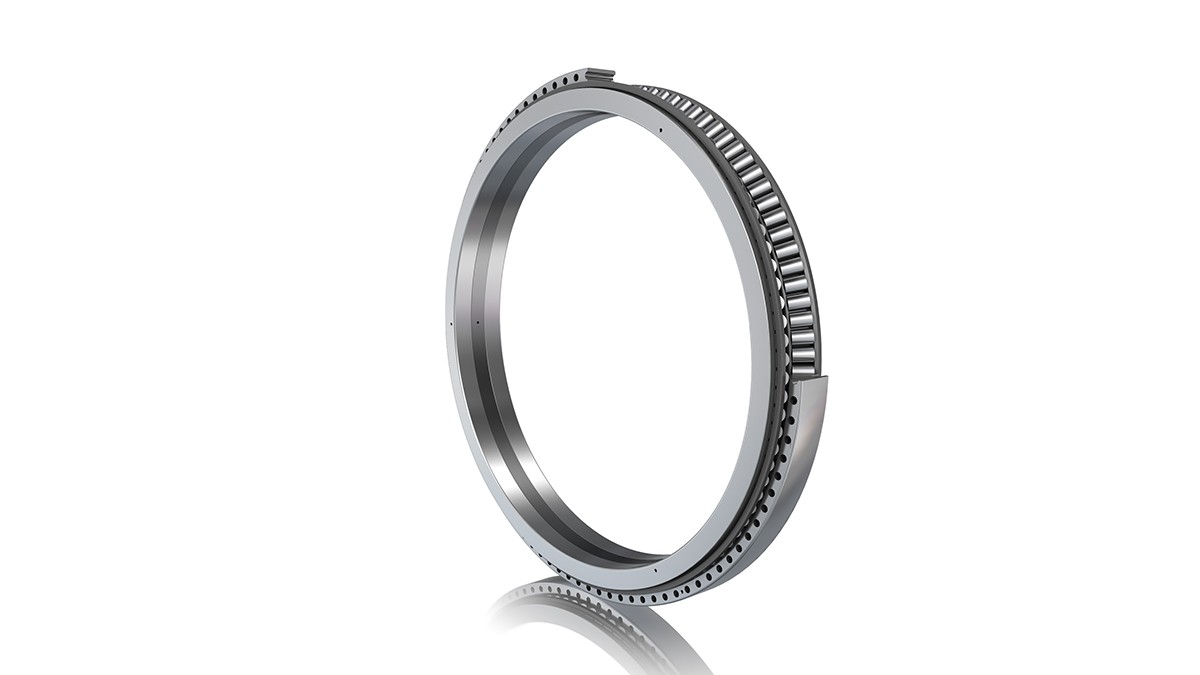

FAG çift sıra konik makaralı rulman (moment rulmanı)

FAG çift sıra konik makaralı rulman (moment rulmanı)
Avantajlar
  • Uzun ömür
  • Ayarlamış iç boşluk sayesinde üstün çalışma güvenliği ve kısa montaj süresi
  • Rotorda dar açılı eksenel kılavuz
  • Kompakt aktarma organları tasarımı mümkündür
Özellikler
  • O aranjmanında geniş temas açılı, çift sıralı konik makaralı rulman
  • Tüm kuvvetler ve momentler tek bir rulman üzerinden desteklenir
  • İç boşluğun optimum biçimde ayarlanması ve aynı zamanda yüksek moment destek kapasitesi
  • Ayarlanmış iç boşluk

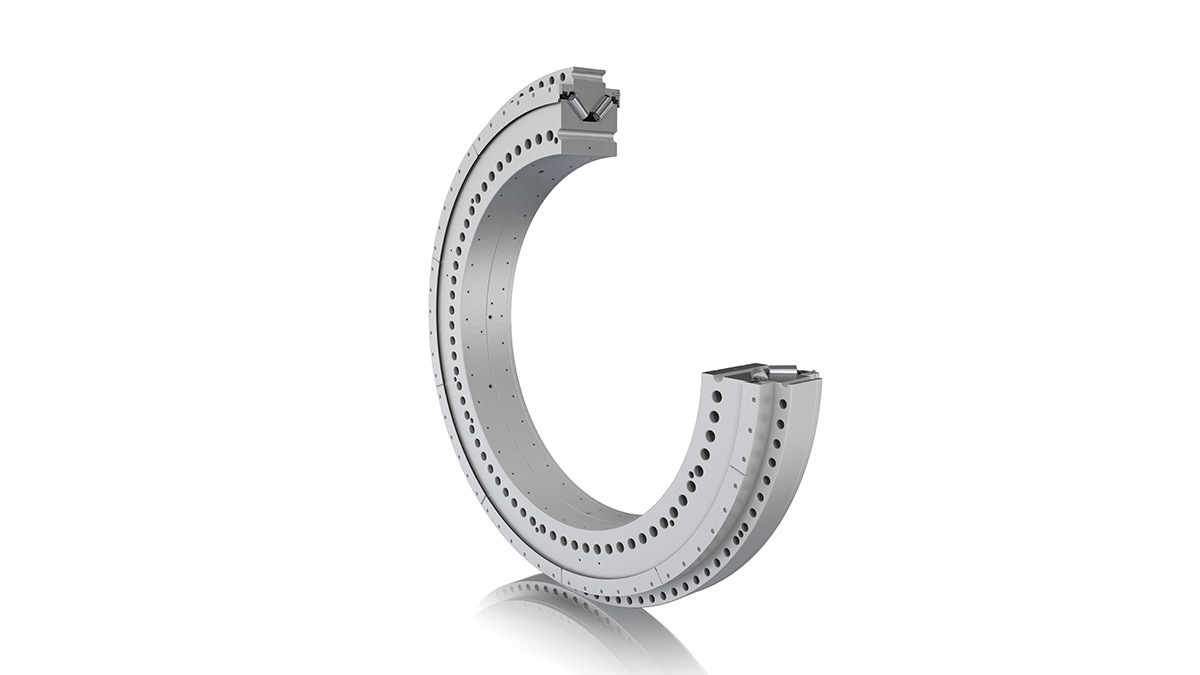

Flanşa monte çift sıralı FAG konik makaralı rulman (flanşlı rulman)

Flanşa monte çift sıralı FAG konik makaralı rulman (flanşlı rulman)
Avantajlar
  • Uzun ömür
  • Ayarlanmış iç boşluk sayesinde üstün çalışma güvenliği ve kısa montaj süresi
  • Montajı kolay sağlayan ön-montajlı ünite
  • Rotorda dar açılı eksenel kılavuz
  • Kompakt aktarma organları tasarımı mümkündür
Özellikler
  • O aranjmanında geniş temas açılı, çift sıralı konik makaralı rulman
  • Tüm kuvvetler ve momentler tek bir rulman üzerinden desteklenir
  • İç boşluğun optimum biçimde ayarlanması ve aynı zamanda yüksek moment destek kapasitesi
  • Ön-montajlı rulman ünitesi (keçeli ve greslenmiş)
  • Korozyona karşı kaplanmış bileşenler
