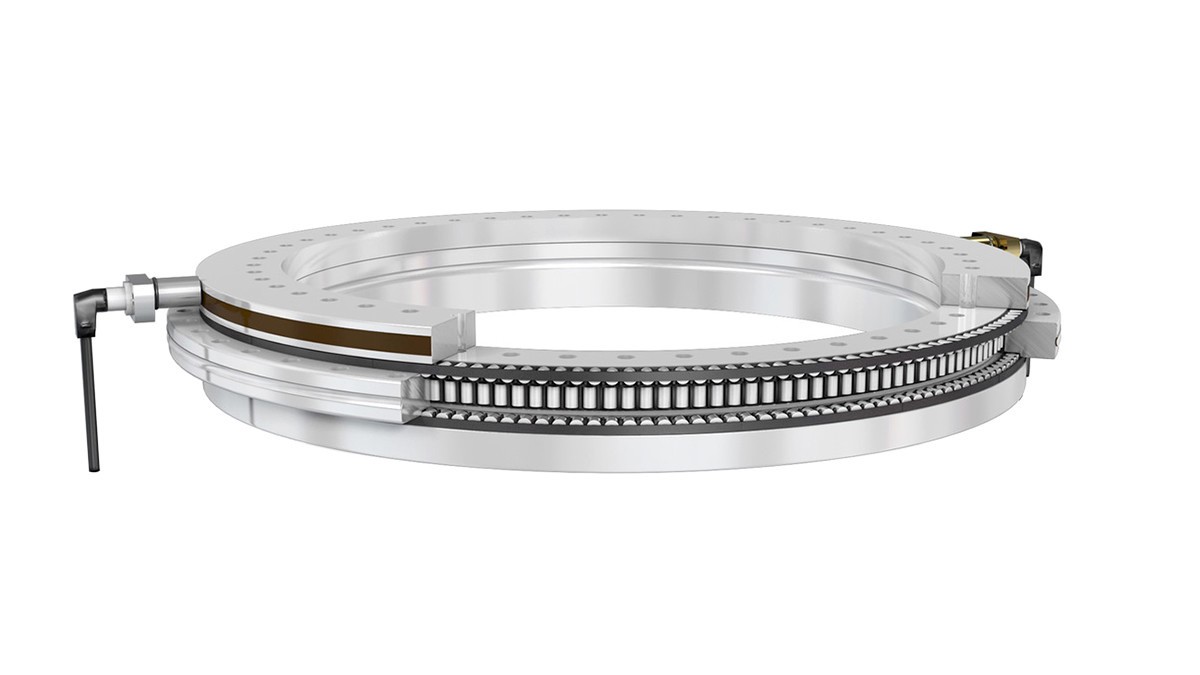

INA döner tabla rulmanları YRTSMA

Bir döner tabla ölçüm sisteminin ideal montaj konumu rulman yatağının hemen altıdır. Bu konum, rulmana entegre edilen bir ölçüm sistemi sayesinde, eksene monte edilen ve bu nedenle ilgili rulman yatağından uzak kalan ölçüm sistemlerinden daha yüksek bir sistem doğruluğu elde edilebilmesini sağlar. Bu noktada, YRTSMA döner eksenli rulmanın hassas radyal kaçıklığından faydalanılır.

ABSYS (AMO) endüktif ölçüm yöntemi, doğrudan rulmanın iç halkasına monte edilen ve bir ölçüm halkası olarak görev yapan yapısal bir boyut ölçeğinin temassız bir şekilde taranması ilkesine dayanır. Sistemin kontrol sistemine doğrudan bağlanabilmesi amacıyla elektronik değerlendirme sistemi ölçüm kafasına entegre edilir. Boyut ölçeğinin taranmasında kullanılan ölçüm kafası rulmanın dış halkasına doğrudan sabitlenebilecek bir şekilde tasarlanmıştır ve kafayı ölçüm halkasından ayıran hava boşluğu, ayar gerektirmeyecek biçimde doğrudur. Ölçüm kafasına dışarıdan kolayca erişilebilir ve kafa ilave bir ayar yapmaya gerek olmadan monte edilebilir ya da değiştirilebilir.

Bu tasarım çözümü sayesinde, ölçüm kafası ve kablo, rulman takıldıktan sonra da monte edilebilir. Bu da, montaj işlerinin yol açabileceği hasar riskini ortadan kaldırır.

Özellikleri:
  • Mutlak arayüz, referans çalışma ihtiyacını ortadan kaldırır
  • Delikli mil tasarımı, makinenin ortasında başka bileşenler için boş alan bırakır
  • Oldukça dinamik ve hassas kontrol döngüleri mümkündür
  • Tasarım muhafazası ihtiyacı azaltılır
  • Üretim ve montaj sadeleşir
  • Çevresel etkilere, yağlara ve soğutma akışkanlarına dirençlidir
Uygulamalar:
  • Makine takımları
  • Ölçüm cihazları
  • Astronomi
  • Havacılık-Uzay
