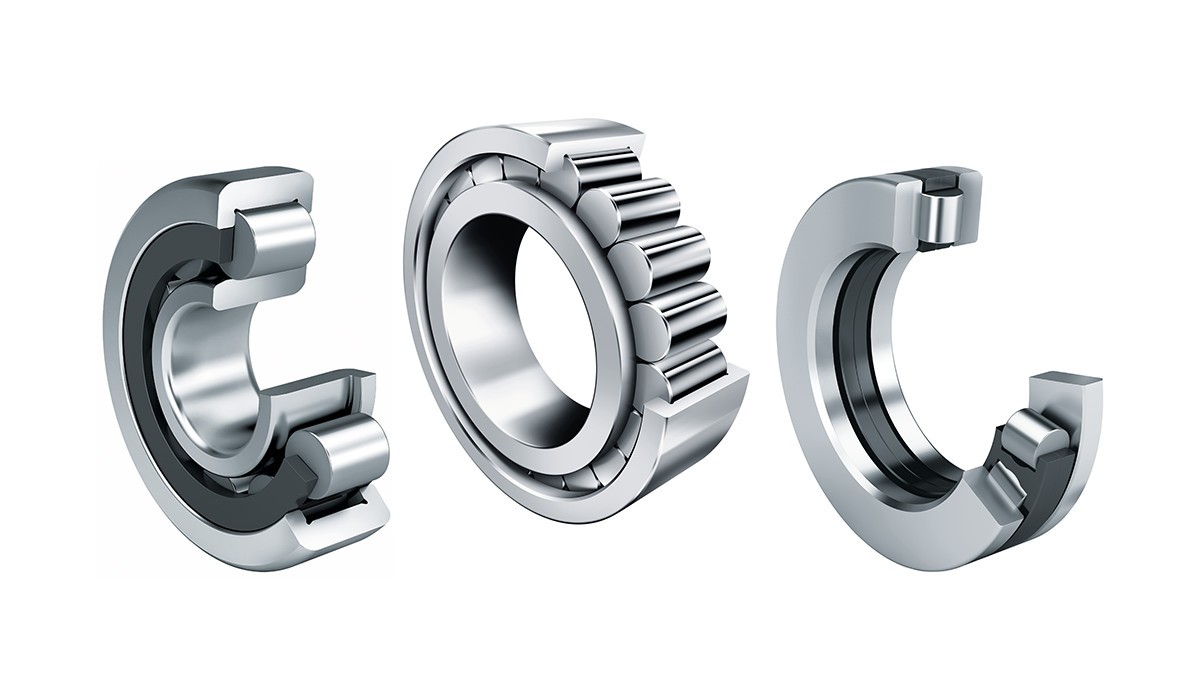

Silindirik makaralı rulmanlar

Ürün tanımı

Kafesli tek sıralı silindirik makaralı rulmanlar, silindirik makara ve kafes tertibatlı içi dolu iç ve dış bileziklerden oluşan ünitelerdir. Dış bileziklerin her iki tarafında rijit kanalları vardır veya kanalsız yapıdadır, iç bileziklerin ise bir veya iki rijit kanalı vardır veya kanalsız olarak tasarlanmışlardır. Kafes, silindirik makaraların yuvarlanma sırasında birbiriyle temas etmesini önler. Silindirik makaralı rulmanlar, kafesli veya kafessiz olarak sunulurlar.

Medias ürün kataloğuna gidin

Optimize edilmiş takviye çubuğu teması

"Klasik" silindirik makaralı rulmanlar, son derece yüksek bir radyal yük taşıma kapasitesine ve yüksek rijiditeye sahiplerdir. Silindirik makaralı rulmanlar, yüksek radyal yüklerin yanı sıra, yarı serbest veya serbest rulmanlar olarak kullanıldıklarında eksenel yükleri de destekleyebilirler. Radyal yükler kanallar aracılığıyla aktarılırken eksenel yükler makara elemanı uç yüzeyleri ve omuzlar aracılığıyla aktarılırlar, bu da eksenel yükü sınırlandırır. Schaeffler tam bu noktada devreye girer!

Optimize edilmiş omuz dayamasına sahip silindirik makaralı rulmanlar

Ürün varyantları
Schaeffler makaralı rulmanlar ve düz rulmanlar: Kafesli silindirik makaralı rulman

Kafesli silindirik makaralı rulman

Silindirik makaralı rulmanlar çok rijittir, yüksek radyal yükleri destekleyebilirler ve kafesli tasarımlar kafessiz tiplere göre yüksek hızlar için uygundurlar. Sonunda E eki olan rulmanların daha büyük rulman seti vardır ve bu yüzden oldukça yüksek yük taşıma kapasiteleri için tasarlanmışlardır.

Rulmanlar birbirinden ayrılabilir olduğundan montaj ve demontaj kolaydır. Bu işlemde, her iki rulman bileziği de sıkıca sabitlenebilir. Kafesli tek sıralı silindirik makaralı rulmanlar serbest, yarı serbest ve sabit rulmanlar olarak mevcuttur.

X-life

X-life kalitesindeki rulmanlar X-life olmayan benzer tasarımlara göre daha düşük bir yüzey pürüzlülüğüne ve daha mükemmel bir geometrik hassasiyete sahiptirler. Sonuçta, aynı ebatlarda bir kıyaslama yapıldığında bu rulmanlar daha yüksek bir yük taşıma kapasitesine ve daha uzun bir çalışma ömrüne sahiptirler. Bu sayede, bazı uygulamalarda daha küçük bir rulman düzeni tasarlanabilir.

X-life sınıfında pek çok farklı boyut sunulmaktadır. Bu rulmanlar boyut tablolarında gösterilmektedir.

Medias ürün kataloğuna gidin
İnteraktif ürün sunumu

Schaeffler makaralı rulmanlar ve düz rulmanlar: Eksenel silindirik makaralı rulmanlar

Eksenel silindirik makaralı rulmanlar

Eksenel silindirik makaralı rulmanlar, eksenel silindirik masura ve kafes tertibatları ile mil ve yuva rondelalarından oluşur. Rulmanlar, oldukça küçük eksenel kesit yüksekliği, yüksek yük taşıma kapasitesi ve yüksek rijitliğe sahiptirler ve tek yöndeki eksenel kuvvetlere karşı koyabilirler.

Medias ürün kataloğuna gidin

Schaeffler makaralı rulmanlar ve düz rulmanlar: Düşük sürtünmeli silindirik makaralı rulmanlar

Düşük sürtünmeli silindirik makaralı rulmanlar

Düşük sürtünmeli LSL ve ZSL silindirik makaralı rulmanlar kendinden sabitlemeli tek sıralı bir tasarıma sahiptir ve Seri 23 ebatlarına eşittir. Rulmanların içi dolu dış bileziklerinin iki, iç bileziklerinin ise bir adet omuz dayaması vardır. İç bilezik çıkarılabilir ve rulmanların daha kolay takılabilmesini sağlar. Disk kafesler veya ara parçalar, silindirik makaraların yuvarlanma sırasında birbiriyle temas etmesini önler.

X-life

X-life kalitesindeki rulmanlar X-life olmayan benzer tasarımlara göre daha düşük bir yüzey pürüzlülüğüne ve daha mükemmel bir geometrik hassasiyete sahiptirler. Sonuçta, aynı ebatlarda bir kıyaslama yapıldığında bu rulmanlar daha yüksek bir yük taşıma kapasitesine ve daha uzun bir çalışma ömrüne sahiptirler. Bu sayede, bazı uygulamalarda daha küçük bir rulman düzeni tasarlanabilir.

X-life sınıfında pek çok farklı boyut sunulmaktadır. Bu rulmanlar boyut tablolarında gösterilmektedir.

Medias ürün kataloğuna gidin

Schaeffler makaralı rulmanlar ve düz rulmanlar: Yüksek hassasiyetli silindirik makaralı rulmanlar

Yüksek hassasiyetli silindirik makaralı rulmanlar

Bu tip silindirik makaralı rulmanlar, makine takımları için kullanılan çift sıralı hassas rulmanlardır. Bunlar radyal olarak rijit ve yüksek hassasiyetli rulman düzenlerine imkan tanırlar ve çoğunlukla ana millerin radyal desteği için kullanılırlar.

Rulmanlar kanalları olmayan içi dolu dış bilezikler, üç kanallı içi dolu iç bilezikler ve içi dolu pirinç kafesleri olan silindirik masura ve kafes tertibatlarından meydana gelir. Optimum radyal iç boşluk ayarı için, iç halka, :12 koniklik oranında konik bir iç çapa sahiptir. Silindirik makaralı rulmanlar birbirinden ayrılabilir olduğundan montaj ve demontaj kolaydır. Bu işlemde, her iki rulman bileziği de sıkıca sabitlenebilir.

Medias ürün kataloğuna gidin

Schaeffler makaralı rulmanlar ve düz rulmanlar: Tam donanımlı silindirik makaralı rulman

Kafessiz silindirik makaralı rulman

Kafessiz silindirik makaralı rulmanlar, içi dolu iç ve dış bilezikler ve kanal kılavuzlu silindirik makaralara sahiptir. Bu rulmanlar mümkün olan en yüksek sayıda yuvarlanma elemanına sahip olduklarından, oldukça yüksek radyal yük taşıma kapasitesine ve yüksek rijitliğe sahiptirler ve özellikle kompakt tasarımlar için uygundurlar. Kinematik koşullarından ötürü, yine de kafesli silindirik makaralı rulmanların kullanımıyla elde edilen yüksek hızları elde edemezler.

Kafessiz silindirik makaralı rulmanlar tek ve çift sıralı tasarımlar şeklinde, serbest, yarı serbest ve sabit olarak mevcuttur.

X-life

X-life kalitesindeki rulmanlar X-life olmayan benzer tasarımlara göre daha düşük bir yüzey pürüzlülüğüne ve daha mükemmel bir geometrik hassasiyete sahiptirler. Sonuçta, aynı ebatlarda bir kıyaslama yapıldığında bu rulmanlar daha yüksek bir yük taşıma kapasitesine ve daha uzun bir hizmet ömrüne sahiptirler. Bu sayede, bazı uygulamalarda daha küçük bir rulman düzeni tasarlanabilir.

X-life sınıfında pek çok farklı boyut sunulmaktadır. Bu rulmanlar boyut tablolarında gösterilmektedir.

Medias ürün kataloğuna gidin

Schaeffler makaralı rulmanlar ve düz rulmanlar: Tespit halkası delikli, tam donanımlı silindirik makaralı rulmanlar

Tespit delikli, kafessiz silindirik makaralı rulmanlar

Tespit bileziği delikli silindirik makaralı rulmanlar, içi dolu iç ve dış bileziği, kanal kılavuzlu silindirik makaralı ve keçeli komple ünitelerdir. Dış bileziklerin, rulmanın bileziklerini sabitleyemeye yarayan tespit bileziği delikleri vardır. İç bilezikler, dış bileziklerden 1 mm geniş olacak şekilde eksenel olarak ayrılır ve yerine katlanan çelik bir şerit ile bir arada tutulur.

Sabit rulmanlar

Segman oluklu silindirik makaralı rulmanlar sabit rulmanlardır. Bu rulmanlar oldukça rijittirler ve yüksek radyal yüklerin yanında her iki yönden gelen eksenel yükleri de destekleyebilirler.

Kafessiz tasarımları sayesinde mümkün olan en yüksek sayıda yuvarlanma elemanına sahiptirler, bu nedenle de maksimum temel dinamik ve statik yük derecelendirmelerine sahiptirler. Diğer taraftan, kinematik koşullar nedeniyle, kafesli silindirik makaralı rulmanlarla ulaşılabilen yüksek hızlara ulaşamazlar.

Gergi makaraları için rulmanlar

Dış bileziklerdeki oluklar sayesinde, rulman bilezikleri kolayca eksenel olarak yerleştirilebilirler. Bu nedenle rulmanlar, gergi makarası rulman düzenleri için son derece uygundurlar.

Medias ürün kataloğuna gidin

X-life kalitesi
Schaeffler X-life

X-life – daha iyi olduğu kanıtlandı

X-life rulmanlarda, kanalların yüzey pürüzlülüğü ile geometrik doğruluk optimize edildi. Bu da, daha yüksek bir yük taşıma kapasitesi ve daha uzun bir hizmet ömrü sağlıyor. X-life, son derece yüksek performanslı INA ve FAG marka ürünleri tanımlayan özel bir marka.

Bu ürünler, mevcut standart ürünlerden çok daha yüksek dinamik yük sınıflarına sahip olmaları sayesinde daha uzun bir hizmet ömrüne ve daha yüksek yük taşıma kapasitesine sahipler. Yük değerleri ve tasarım aynı olduğunda, X-life rulmanları daha uzun bir hizmet ömrü sunarlar. Ayrıca, bakım aralıkları da daha uzundur.
