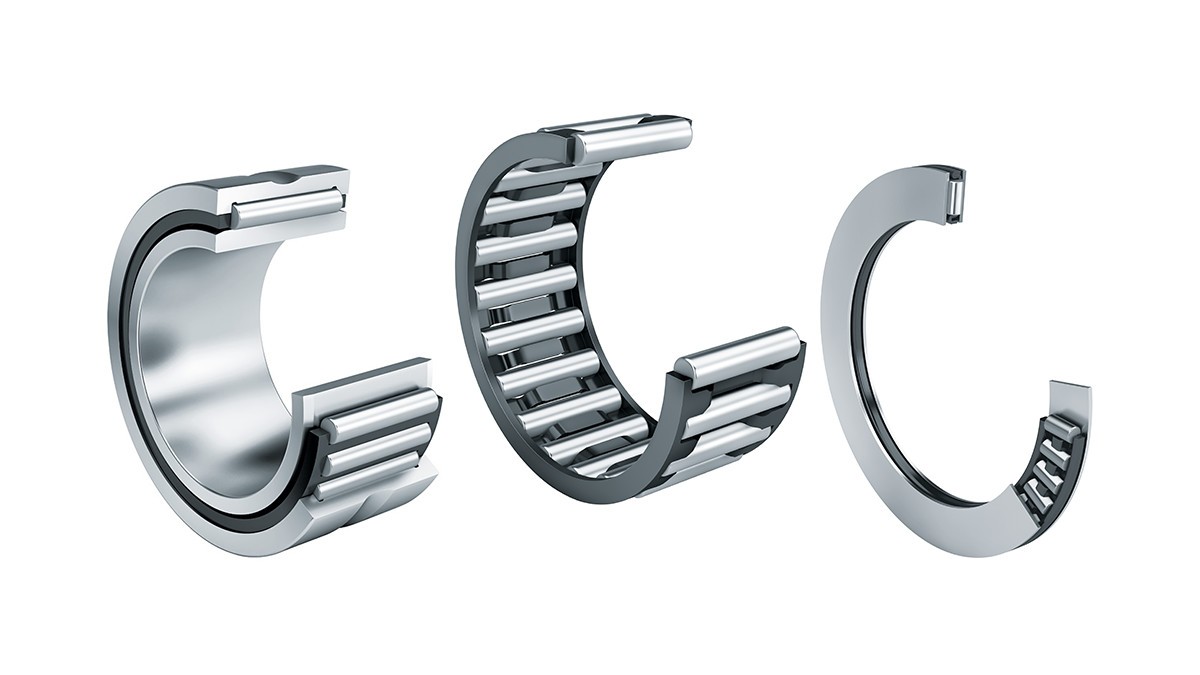

Schaeffler makaralı rulmanlar ve düz rulmanlar: İğneli rulmanlar

İğneli rulmanlar, çok yüksek yük taşıma kapasiteli radyal kompakt rulman düzenleri tasarlanmasında başarısını oldukça uzun zamandır kanıtlamış makine elemanlarıdır. X-life konfigürasyonunda artık %50'ye kadar daha uzun çalışma ömrüne sahiptirler.

Medias ürün kataloğuna gidin

Ürün varyantları

İğneli rulmanlar

Geliştirilmiş yüzey kaliteleri sayesinde, X-life iğneli rulmanların yük taşıma kapasiteleri çok daha fazla artırılmıştır. Dinamik yük katsayısı, eski iğneli rulmanlara kıyasla %13 artırılmıştır. Oldukça artırılan yük derecelendirmeleri sayesinde, daha uzun çalışma ömrüne, daha az yağlayıcı yüküne, daha az sürtünmeye ve daha düşük rulman sıcaklıklarına sahip çok daha yüksek performanslı rulmanlar elde edilebilmiştir. Tüm bu geliştirmelerin sizin açısından anlamı ise, uygulamalarınız için daha fazla verimlilik ve çok daha iyi bir maliyet/performans oranıdır.

X-life

X-life sınıfında pek çok farklı boyut sunulmaktadır. Bu rulmanlar boyut tablolarında gösterilmektedir.

Daha fazla bilgi
Medias ürün kataloğuna gidin

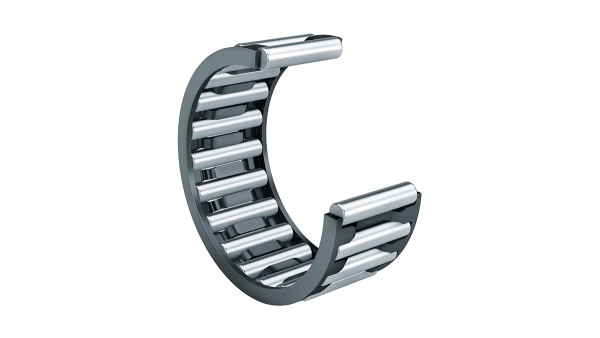

İğne makara  ve kafes tertibatları

İğneli makara ve kafes tertibatları, kafesler ile iğneli makaralardan oluşan tek ve çift sıralı ünitelerdir. Radyal tasarım yükseklikleri sadece iğneli makaraların çapı kadar olduğundan, iğne makara ve kafes tertibatları, minimum radyal tasarımın gerekli olduğu konstrüksüyonlar elde etmek için kullanılabilir. Yüksek yük taşıma kapasiteleri vardır, yüksek hızlara uygundurlar ve montajları çok kolaydır. Yataklamalar yüksek geometrik doğruluğa göre üretilmişse, yüksek salgı doğruluğuna sahip rulman düzenleri elde edilebilir.

Radyal iç boşluk, iğneli makaranın sırası ile mil ve yatak toleranslarından etkilenebilir. İğne makara ve kafes tertibatları, mil ve yatak üzerinde sertleştirilmiş ve sabit bir kanal gerektirir.

Medias ürün kataloğuna gidin

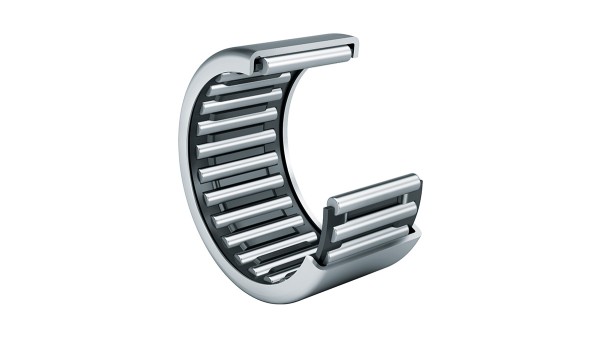

İğneli burçlar

Açık uçlu çekme dış bileziğe sahip iğneli makaralı rulmanlar, iğne makara ve kafes tertibatıyla ya da tam donanımlı bir iğne makara seti olarak sunulur. İğne makara ve kafes tertibatlı rulmanlar, tam donanımlı tasarımlardan dolayı daha yüksek hızlara imkan tanırlar.

Açık uçlu çekme dış bilezikli kafessiz iğne makaralı rulmanlar

Açık uçlu çekme dış bilezikli kafessiz iğne makaralı rulmanlar maksimum sayıda iğne makaraya sahip olduklarından çok küçük bir tasarım muhafazasıyla olağanüstü yüksek yük taşıma kapasitesi sunarlar. Ancak, yüksek hızlardaki kullanımları sınırlıdır.

İğne makaralar kafes tertibatıyla bir arada tutulmadığından, nakliye ve montaj için özel bir gresle (DIN 51825–K1/2K–30) sabitlenirler. Ancak, bunun uzun süreli bir yağlama kapasitesi yoktur. Bu nedenle, montajdan sonra yeniden yağlama tavsiye edilir.

Medias ürün kataloğuna gidin

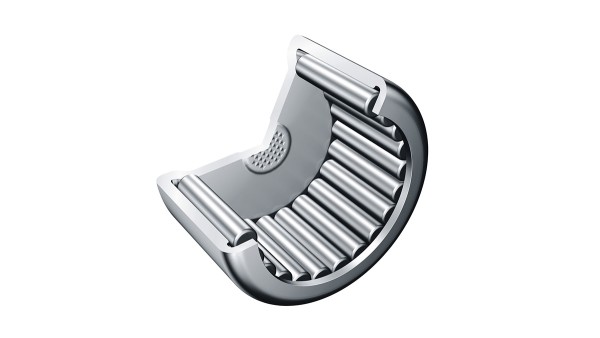

Bir ucu kapalı iğneli burçlar

Çekme dış bilezikli bazı iğneli makaralı rulmanların bir ucu kapalıdır. Bu özellikleriyle bunlar, rulman düzenlerinin mil uçlarını kapatmaya uygundurlar. Bu sayede, hem dönen millerin yol açabileceği yaralanmalara karşı koruma sağlanır hem de rulman kirlenmeye ve neme karşı korunur.

Boyutlarına bağlı olarak, tabanları düz veya kilit kürelidir (sertleştirilmiş). Profilli tabanları sayesinde, düşük eksenel kılavuz kuvvetleri mümkündür.

Medias ürün kataloğuna gidin

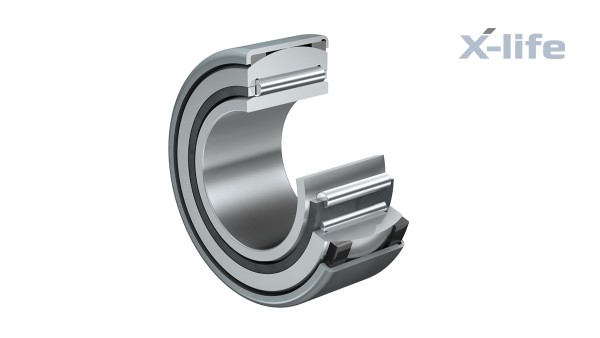

Ayarlı iğneli rulmanlar

Ayarlı iğne makaralı rulmanlar; dış bilezikler, konkav bir iç profile sahip plastik destek halkaları, küresel dış yüzeyi olan dış bilezikler, iğne masura ve kafes tertibatları ile çıkarılabilir iç bileziklerden meydana gelir.

Rulmanlar, statik mil ayarsızlıklarını telafi edebildiklerinden, milin muhafazaya göre ayarsızlığını ortadan kaldırabilirler. Ayarlı iğne makaralı rulmanlar, yuva deliğine sıkı şekilde oturtulmuştur. Delik bu yüzden kolayca ve ekonomik şekilde üretilebilir.

X-life

X-life sınıfında pek çok farklı boyut sunulmaktadır. Bu rulmanlar boyut tablolarında gösterilmektedir.

Medias ürün kataloğuna gidin

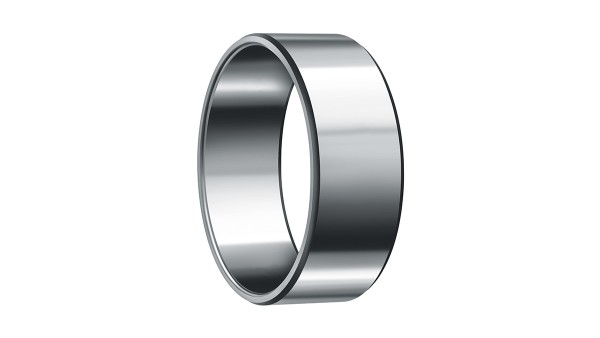

İç bilezikler

İç bilezikler, sertleştirilmiş rulman çeliğinden üretilmiştir ve hassas şekilde işlenmiş veya sabit kanallara sahiptir. Kullanım alanları:

  • Mil; iğneli makara ve kafes tertibatları, açık veya kapalı uçlu çekme dış bilezikli makaralı rulmanlar ve iğneli makaralı rulmanlar için bir kanal olarak kullanılamaz
  • Milin muhafazaya göre deplasmanını kolaylaştırmak için iğneli makaralı rulmanların daha geniş iç halkalarla bir arada tutulması gerekir
  • Keçe yanakları için ideal çalışma yüzeylerine ihtiyaç vardır.
Hassas işlenmiş iç bilezikler

IR iç bilezikler, hassas işlenmiş bir kanala sahiptir. Uç yüzeylerdeki pahlar rulmanlara kolay girişe imkan tanır ve rulmanların keçe yanaklarının hasar görmesini önler. İç bilezikler, yağlama delikli veya yağlama deliksiz olarak mevcuttur.

Sabit iç bilezikler

LR iç bilezikler, taşlanmış bir kanala sahiptir. Uç yüzeyler çevrilmiş ve kenarlar kırıktır. Bu bileziklerin toleransları IR bileziklerden fazladır. Bu nedenle, daha fazla genişlik toleranslarına ve eksenel kaçıklık bakımından daha kolay ihtiyaçlara izin veren uygulamalar için uygundurlar.

Medias ürün kataloğuna gidin

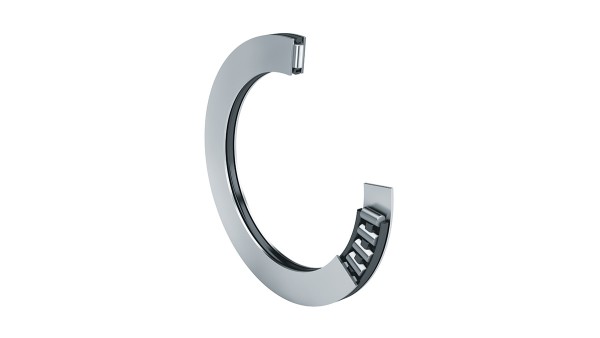

Eksenel iğneli rulmanlar

Eksenel iğne makara ve kafes tertibatları

Eksenel iğne makara ve kafes tertibatları, entegre iğne makaraları olan ve çok düşük eksenel montaj yüksekliğine sahip plastik veya metal eksenel kafeslerden oluşurlar. Tek yönden gelen büyük eksenel kuvvetleri karşılayabilirler. Radyal yüklerin başka yollarla karşılanması gerekir. Eksenel iğneli makara ve kafes tertibatları, kanal olarak kullanım için sertleştirilmiş ve sabit eksenel çalışan yüzeyler gerektirirler.

Eksenel rulman rondelaları

Eksenel rulman rondelaları sertleştirilip parlatıldıktan sonra delinir ve şart veya yatak sabitleme rondelaları olarak kullanılabilir. Bitişik makine parçası sertleştirilmemiş fakat yeterince rijit ve geometrik olarak doğru ise bu rondelaların kullanımı uygundur.

Eksenel iğneli rulmanlar

Eksenel iğne makaralı rulmanlar, eksenel iğne masura ve kafes tertibatları ile merkezleyici muylulara sahip eksenel rulman rondelalarından oluşur. Açık uçlu çekme dış bilezikli iğne makaralı rulmanlar, kapalı uçlu çekme dış bilezikli iğne makaralı rulmanlar ve iğne makaralı rulmanlar ile birlikte kullanılabilirler. İğneli makara ve kafes tertibatı için çalışma yüzeyi sertleştirilmeli ve taşlanmalıdır.

Medias ürün kataloğuna gidin

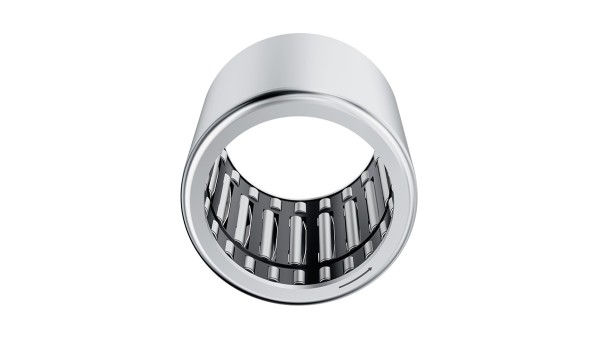

Tek yönlü iğneli burçlar

Tek yönlü iğneli burçlar ince duvarlı, iç çap üzerinde bir dizi rampa olan çekilmiş dış bilezikler, plastik kafesler, yaylar ve iğneli makaralardan oluşan tek yönlü kavramalardır. Torkları tek bir yönde iletebilirler ve radyal olarak kompakt yapıdadırlar. Tek yönlü burçlar, rulman destekli ve rulmansız olarak mevcuttur.

Tek yönlü iğneli burçlar çok hassas bir indeksleme sağlarlar, her iğneli makaranın özel yaylı tutma özelliği şaft, iğneli makaralar ve tutma yüzeyleri arasında sürekli bir temas sağlar. Bunlar, düşük kütlelerinden ötürü yüksek indeksleme frekanslarına ve dolayısıyla tutucu elemanların düşük atalet momentine izin verirler. Bunların ayrıca, düşük bir serbest dönüş sürtünme torku vardır.

Tek yönlü iğneli burçlar; indeksleme kavramaları, ters duruşlu kavramalar veya tek yönlü kavramalar gibi değişik uygulamalarda kullanılabilirler. Bu durumlarda, çekme dış bilezikli tek yönlü burçlar fazla dönüşü önleme veya kilitleme işlevi gerçekleştirir.

Medias ürün kataloğuna gidin

X-life kalitesi
Schaeffler X-life

X-life – daha iyi olduğu kanıtlandı

X-life rulmanlarda, kanalların yüzey pürüzlülüğü ile geometrik doğruluk optimize edildi. Bu da, daha yüksek bir yük taşıma kapasitesi ve daha uzun bir hizmet ömrü sağlıyor. X-life, son derece yüksek performanslı INA ve FAG marka ürünleri tanımlayan özel bir marka.

Bu ürünler, mevcut standart ürünlerden çok daha yüksek dinamik yük sınıflarına sahip olmaları sayesinde daha uzun bir hizmet ömrüne ve daha yüksek yük taşıma kapasitesine sahipler. Yük değerleri ve tasarım aynı olduğunda, X-life rulmanları daha uzun bir hizmet ömrü sunarlar. Ayrıca, bakım aralıkları da daha uzundur.
