Döner tabla rulmanları

Ürün tanımı
Schaeffler makaralı rulmanlar ve düz rulmanlar: Döner tabla rulmanları

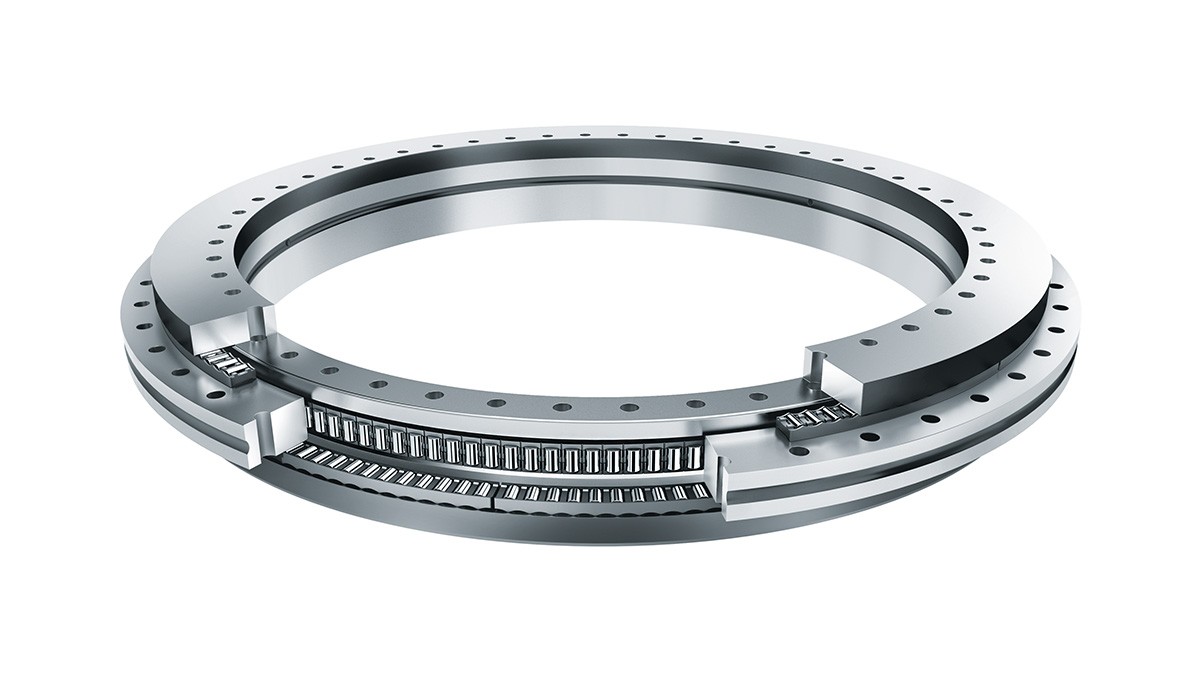

Eksenel-radyal rulmanlar, radyal bir kılavuz rulmana vidayla monte edilebilen iki yönü eksenel rulmanlardır. Bu önceden greslenmiş montaja hazır üniteler son derece rijit yapıdadır, yüksek yük taşıma kapasitelidir ve yüksek doğrulukla çalışırlar. Radyal kuvvetleri, her iki yönden eksenel kuvvetleri ve iç boşluk olmadan yatma momentlerini destekleyebilirler. ZKLDF eksenel eğik bilyalı rulmanlar, çok yüksek hızlar, yüksek eksenel ve radyal yükler ve yüksek eğilme rijiditesi taleplerine uygun, yüksek hassasiyetli, düşük sürtünmeli, greslenmiş ve montaja hazır rulman üniteleridir. YRTM ve YRTSM açısal ölçüm sistemli eksenel/radyal rulmanlar mekanik açıdan YRT ve YRTS serisiyle aynı olsa da, bunlara ek olarak açısal bir ölçüm sistemiyle donatılmışlardır.

Medias ürün kataloğuna gidin

Ürün varyantları
Schaeffler makaralı rulmanlar ve düz rulmanlar: Eksenel-radyal rulmanlar/Eksenel açısal temaslı bilyalı rulmanlar

Eksenel-radyal rulmanlar/Eksenel eğik bilyalı rulmanlar

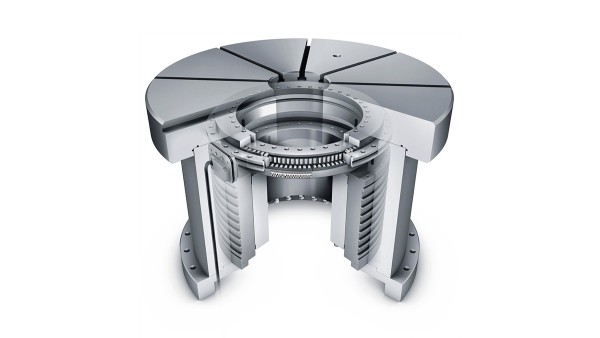

Eksenel-radyal rulmanlar ve eksenel eğik bilyalı rulmanlar, kombine yüklerin söz konusu olduğu hassas uygulamalar için kullanılan, montaja hazır, yüksek hassasiyetli rulmanlardır. Radyal yükleri, her iki yönden eksenel yükleri ve kleranssız eğilme momentlerini destekleyebilirler ve özellikle döner tablalar, yüzey plakaları, freze kafaları ve ters çevrilebilir mengeneler gibi yüksek çalışma doğruluğu gerektiren rulman düzenlerine uygundurlar. Rulman bileziklerindeki tespit deliklerinden ötürü, ünitelerin takılması çok kolaydır. Rulmanlar, montajın ardından radyal ve eksenel olarak ön yüklenirler.

Medias ürün kataloğuna gidin

Schaeffler makaralı rulmanlar ve düz rulmanlar: Entegre ölçüm sistemli eksenel/radyal rulmanlar

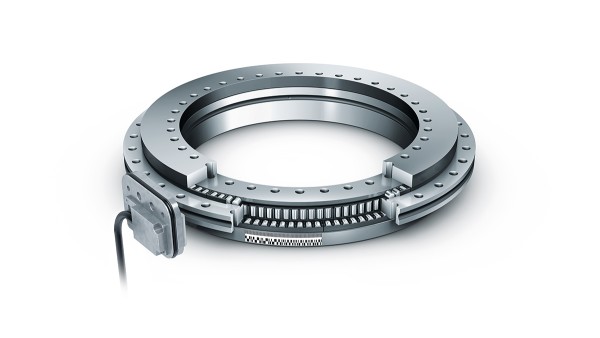

Entegre ölçüm sistemli eksenel/radyal rulmanlar

Entegre ölçüm sistemli eksenel/radyal rulmanlar şunlardan oluşur:

  • Bir boyut ölçekli ve MEKO/U elektronik ölçüm sistemli YRTM eksenel/radyal rulman
  • Elektronik ölçüm sistemi, iki ölçüm kafasından, bir ayar pulu setinden ve elektronik bir değerlendirme sisteminden oluşur.

YRTM rulmanlar mekanik açıdan YRT eksenel/radyal rulmanlarla aynıdır, ancak ek olarak manyetik bir boyut ölçeğiyle donatılmışlardır. Ölçüm sistemi, temassız olarak manyetik dirençli şekilde birkaç açısal saniyelik hassasiyetle açıları ölçebilir.

Açısal ölçüm sisteminin avantajları

Ölçüm sistemi:

  • temassız çalıştığından aşınmaya maruz kalmaz
  • eğilme ve konumdan bağımsız olarak ölçüm gerçekleştirir
  • otomatik ayarlanan elektronik bir sisteme sahiptir
  • kendinden merkezleme özelliği vardır
  • yağlayıcılardan etkilenmez
  • montajı kolaydır ve ölçüm kafaları kolayca ayarlanabilir
  • bir rulman ile ayrı bir ölçüm sistemini birbiriyle eşleştirmek gerekmez
  • ek parça gerektirmez
    • boyut ölçeği ve ölçüm kafaları, sırasıyla rulmana ve bitişik yapıya entegre edilmiştir
    • ortaya çıkan alan, makinenin işleme alanı olarak kullanılabilir
  • besleme kablolarıyla ilgili sorun yaşanmaz. Kablolar, geniş rulman iç çapı aracılığıyla doğrudan bitişik yapıya döşenebilirler
  • daha az bileşen gerektiren kompakt ve entegre tasarımı sayesinde bileşen ile muhafaza sayısı azalır, maliyetlerden tasarruf sağlanır.
