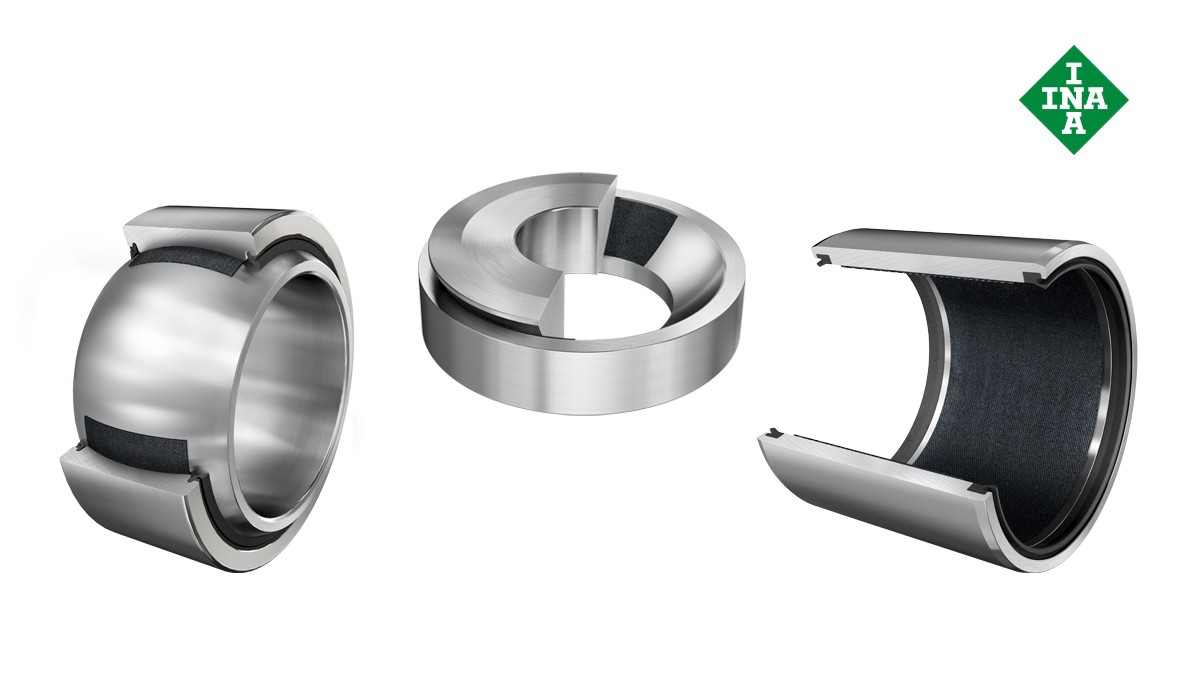

Bakım gerektirmeyen düz rulmanlar

Schaeffler, kapsamlı bir "bakım gerektirmeyen düz rulman" gamı sunar. Bu noktada, ELGOGLIDE, ELGOTEX ve metal-polimer kompozit E40 gibi yenilikçi düz rulman malzemeleri kullanılır. Bu PTFE düz rulman malzemeleri, küresel mafsal rulmanlar ve rod başlarının yanı sıra burçlar, rondelalar ve şeritler için de ultra düşük sürtünme katsayılarına imkan tanır, ayrıca çok düşük aşınma ve çok uzun çalışma ömrü de sağlar. Bakım gerektirmeyen mafsal rulmanlar, yağ veya gres gerektirmemeleri sayesinde hem yağlayıcı ve bakım giderlerini önemli ölçüde azaltır hem de çevrenin korunmasına katkıda bulunurlar.

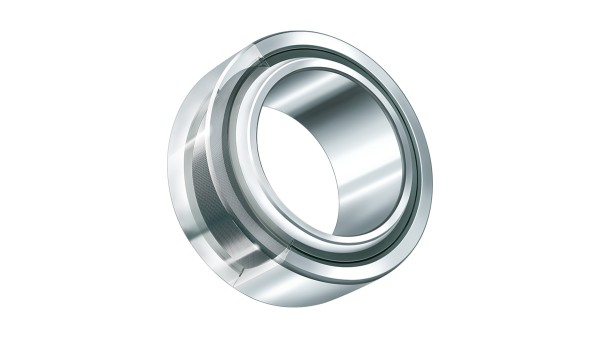

ELGOGLIDE'lı radyal mafsal rulmanlar
Radyal küresel mafsal rulmanlar, bakım gerektirmeyen kendinden kayıcı ELGOGLIDE®, PTFE kompozit veya PTFE-bronz filmli iç ve dış bileziklerden oluşurlar. Bu sayede, değişken dinamik yüklere uygundurlar. 320 mm üzeri çap sahip büyük küresel düz rulmanlar X-life özel sınıfındadır.

ELGOGLIDE'lı açısal temaslı mafsal rulmanlar
Açısal temaslı mafsal rulmanlar ELGOGLIDE®'lı iç ve dış bileziklerden oluşurlar. Radyal yüklere ek olarak yüksek eksenel yükleri de destekleyebilirler.

ELGOGLIDE'lı eksenel mafsal rulmanlar
Eksenel mafsal rulmanlar, ELGOGLIDE®'lı mil ve muhafaza konum ayarı rondelalarından meydana gelirler. 220 mm üzeri çap sahip büyük küresel düz rulmanlar X-life özel sınıfındadır.

ELGOGLIDE'lı rod başları
Bakım gerektirmeyen rod başları, entegre kollu bir muhafaza ile bakım gerektirmeyen bir mafsal rulmandan oluşur. Çekme veya basma yönündeki radyal kuvvetleri destekleyebilirler ve tek taraflı yükler ile bazı koşullarda değişken yükler için küçük veya orta boy döner açılır yavaş hareketlere uygundurlar (ayrıca, GE..-UK-2RS ile değişken yüklere de uygundurlar).

ELGOGLIDE'lı burçlar
Silindirik burçlar, ELGOGLIDE®'lı çelik bir destek gövdesinden oluşurlar. Sadece döner hareketlere değil ayrıca eksenel hareketlere de izin verirler ve geleneksel düz rulmanlara göre daha yüksek kuvvetleri karşılayabilirler.

Metal/polimer kompozit burçlar
INA metal/polimer kompozit burçlar, pek çok sanayi ve otomotiv uygulamasına yönelik düşük maliyetli seçeneklerdir. Tüm rulmanlar kurşunsuz, yani çevre dostudur. Çeşitli yenilikçi malzeme kombinasyonları, pek çok farklı malzemenin kullanılabilmesine imkan tanır.
Bakım gerektirmeyen E40
E40, Schaeffler Grubunun, bakım gerektirmeyen metal-polimer kompozit burçlar için sunduğu yeni bir kayar malzemedir. Tüm kullanım ömrü boyunca yağlama gerekmez. Kayar tabaka, entegre kimyasal katkı maddeleri kullanılmış politetrafluoroetilen (PTFE) bazlıdır. Üç tabakalı malzeme, çelik destekten, kayar tabakadan ve alıştırma tabakasından (grafiğe bakın) oluşur.
Çelik destekte, gözenekleri alıştırma tabakasının kuru yağlayıcısıyla doldurulan, sinterlenmiş bir gözenekli kalay/bronz kayar tabaka vardır.
Teknik avantajları:
- 140 N/mm2'ye kadar dinamik yüzey basıncına uygun
- Hidrodinamik uygulamalarda kullanılabilir
- Yüksek nem direnci sayesinde suda da kullanılabilir
- Küçük tasarım muhafazası
- 2,5 m/sn'ye varan kayma hızı.
Özel malzemeler - Bakım gerektirmeyen filmli rulmanlar, E60
Schaeffler Grubu, sözleşmeyle E60 malzemeli özel filmli burçlar sunabilmektedir: Bu malzeme, PTFE ve katkı maddelerinden oluşan bir kayar tabakanın haddelenip sinterlendiği bir ızgara yapısına dayanmaktadır. Bu ızgara yapısı hem destek hem de kayar tabaka olarak işlev yapar.
Her iki tarafta da PTFE'li bir kayar tabaka bulunduğundan, kayma hareketi burçların iç ve dış kısımlarında gerçekleştirilir. Bu malzemenin bir başka özelliği de kolay şekil alabilir olmasıdır. Filmli rulmanların tipik uygulama alanları arasında ise bağlantı parçaları, aletler ve menteşeler yer alır.

ELGOTEX'li burçlar
ELGOTEX®'li burçlar özellikle yüksek yük ve titreşimlerin söz konusu olduğu kuru çalışma uygulamaları için uygundur. Bu burçlar, kullanılan malzeme kombinasyonu sayesinde tüm kullanım ömürleri boyunca bakım gerektirmezler.
Burçlar nasıl üretilir?
Burçlar, birbiri üzerine sarılmış iki tabakadan oluşurlar. Epoksi reçineye entegre edilmiş iç kayar tabaka ELGOTEX®, sentetik ve PTFE elyaftan üretilmiştir. Dış tabaka ise, epoksi reçineye entegre edilmiş sürekli cam elyaftan (cam filament) üretilmiştir. Cam elyafların özel sarma açıları, tabakayı stabilize ederek burcun mukavemetini önemli ölçüde artırır.
ELGOTEX® düz burçların avantajları nelerdir?
- Son derece dayanıklıdır
- Benzer uygulamalarda kullanılan bronz burçlardan daha hafiftir
- Bakım gerektiren rulmanlara kıyasla kompakt tasarımlıdır
- Mevcut burçların yerine kullanılabilir (farklı genişlik ve kalınlıklarda mevcuttur)
- Başka eksenel konum gerekmediğinden daha az montaj işi gerektirir
- Kuru çalışma sayesinde çevre dostudur
- Bakım gerektirmediğinden düşük maliyetlidir
- Sabit sürtünme değeriyle düşük aşınmalıdır
Uygulamalar:
Ziraat mühendisliği ve taşıma teknolojilerinde, metal işleme makinelerinde, inşaat makinelerinde, hidrolik silindir kılavuzlarında, güneş enerjisi santrallerinde, çelik yapılarda, hidrolik yapılarda vs. kullanılan çelik, bronz ve plastik düz rulmanlara ideal bir alternatiftir.

X-life – daha iyi olduğu kanıtlandı
X-life rulmanlarda, kanalların yüzey pürüzlülüğü ile geometrik doğruluk optimize edildi. Bu da, daha yüksek bir yük taşıma kapasitesi ve daha uzun bir hizmet ömrü sağlıyor. X-life, son derece yüksek performanslı INA ve FAG marka ürünleri tanımlayan özel bir marka.
Bu ürünler, mevcut standart ürünlerden çok daha yüksek dinamik yük sınıflarına sahip olmaları sayesinde daha uzun bir hizmet ömrüne ve daha yüksek yük taşıma kapasitesine sahipler. Yük değerleri ve tasarım aynı olduğunda, X-life rulmanları daha uzun bir hizmet ömrü sunarlar. Ayrıca, bakım aralıkları da daha uzundur.
