Minyatür lineer bilyalı sirkülasyonlu sistemler

Ürün tanımı

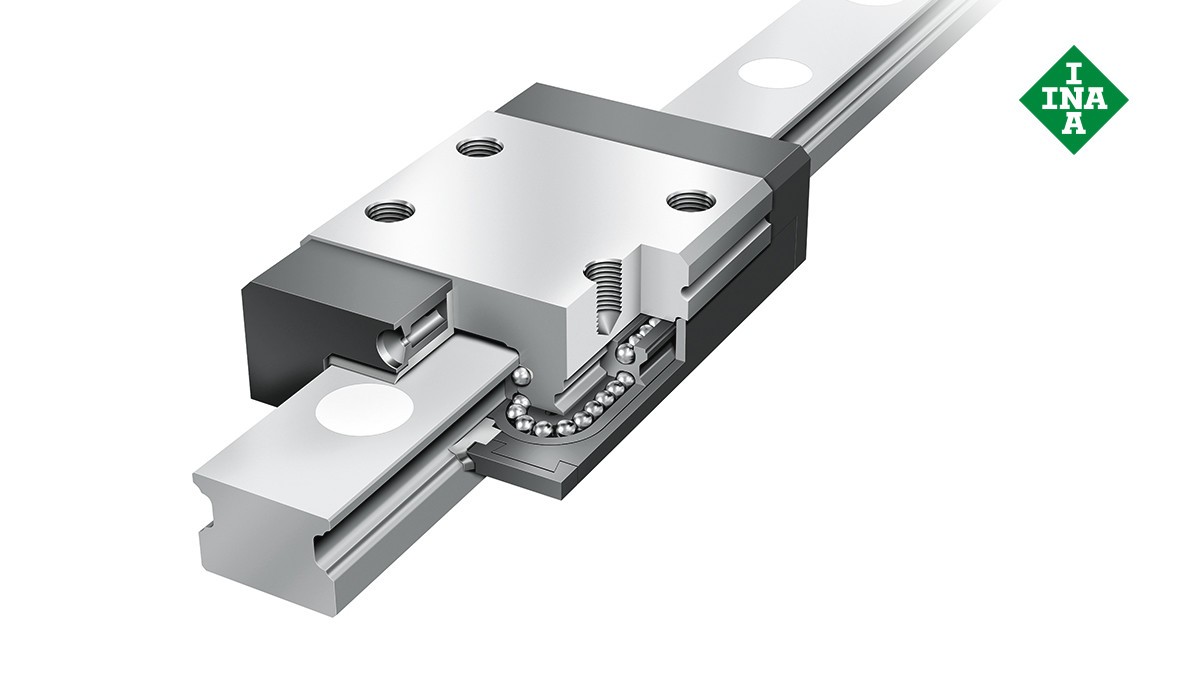

Schaeffler lineer kılavuzları: Minyatür doğrusal bilyalı rulman ve kılavuz yolu tertibatları

İki sıralı ve dört sıralı minyatür lineer bilya sirkülasyonlu sistemler, tam donanımlı ve sınırsız strok uzunluğu için ön yüklemeli doğrusal konum ayarlı sistemlerdir. Bir ünite, en az bir ray ve bir taşıyıcı arabadan oluşur.

Minyatür sistemler, hareketin yönünden bağımsız olarak her yönden gelen yükler ile tüm eksenlerden gelen momentleri destekleyebilirler. İki sıra bilya sirkülasyonlu sistemlerde bilyalar çift sıra dizilimlidir ve raya dört noktadan temas ederler. KUME..-C, 4 sıra bilyalı tiplerde bilyalar 45° açıyla 2 noktadan temas ederler.

Minyatür bilya sirkülasyonlu sistemlerin ray ve araba üretiminde paslanmaz çelik kullanıldığından korozyona karşı dirençlidirler.

Medias ürün kataloğuna gidin

Ürün varyantları

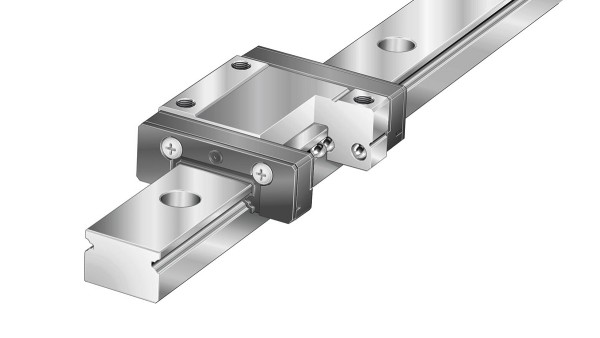

Schaeffler lineer kılavuzları: İki sıralı minyatür doğrusal bilyalı rulman ve kılavuz yolu grupları

İki sıralı minyatür doğrusal bilyalı rulman ve kılavuz yolu grupları

Bu yönlendirme sistemleri sınırlı ve sınırsız strok uzunlukları için ön yüklemeli doğrusal kaymasız rulmanlardır. Bunlar, orta seviye yük taşıma kapasitesine ve orta ila yüksek torkta yük taşıma kapasitesine sahiptirler. Modüler konsept sayesinde, kılavuz yollar ile taşıyıcılar her bir yer değiştirme ve hassasiyet sınıfında birbirlerinin yerine kullanılabilirler. Bu, kılavuz sistemlerinin montajı ile yedek parça satın almayı kolaylaştırır ve envanter tutmayı çok ekonomik hale getirir.

Yatak plakaları ve kılavuz yollar korozyona karşı dirençlidir. Taşıyıcıların uç yüzeylerindeki keçeler kirlenmeye karşı yuvarlama elemanlı sistemi korurlar. Taşıyıcılar greslenir ve tekrar yağlanabilir. Kılavuz yollar ve taşıyıcıların da geniş versiyonu bulunmaktadır.

Medya ürün kataloğuna gidin

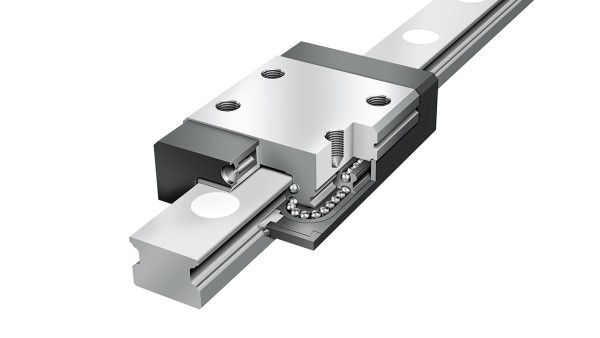

Schaeffler lineer kılavuzları: Dört sıralı minyatür doğrusal bilyalı rulman ve kılavuz yolu grupları

Dört sıralı minyatür doğrusal bilyalı rulman ve kılavuz yolu grupları

Dört sıralı minyatür doğrusal geri dönüşlü bilyalı rulman ve kılavuz yolu tertibatları sınırsız strok uzunlukları için takılmaya hazır yönlendirme sistemleridir. Bunlar, yüksek ila çok yüksek bir yük taşıma kapasitesine ve rijitliğe sahiptir.

Yatak plakaları ve kılavuz yollar korozyona karşı dirençlidir. Taşıyıcıların uç yüzeylerindeki keçeler kirlenmeye karşı yuvarlama elemanlı sistemi korurlar. Yağlama haznesinden ötürü, yeniden yağlama aralıkları uzatılabilir.

Taşıyıcılar greslenir ve tekrar yağlanabilir.

Medya ürün kataloğuna gidin
