Ayar kamalı ve açılı yassı kafesli ML ve V kılavuz sistemleri

Ürün tanımı
Schaeffler lineer kılavuzları: Ayar pimli ve açılı düz kafesli ML ve V kılavuz yolları

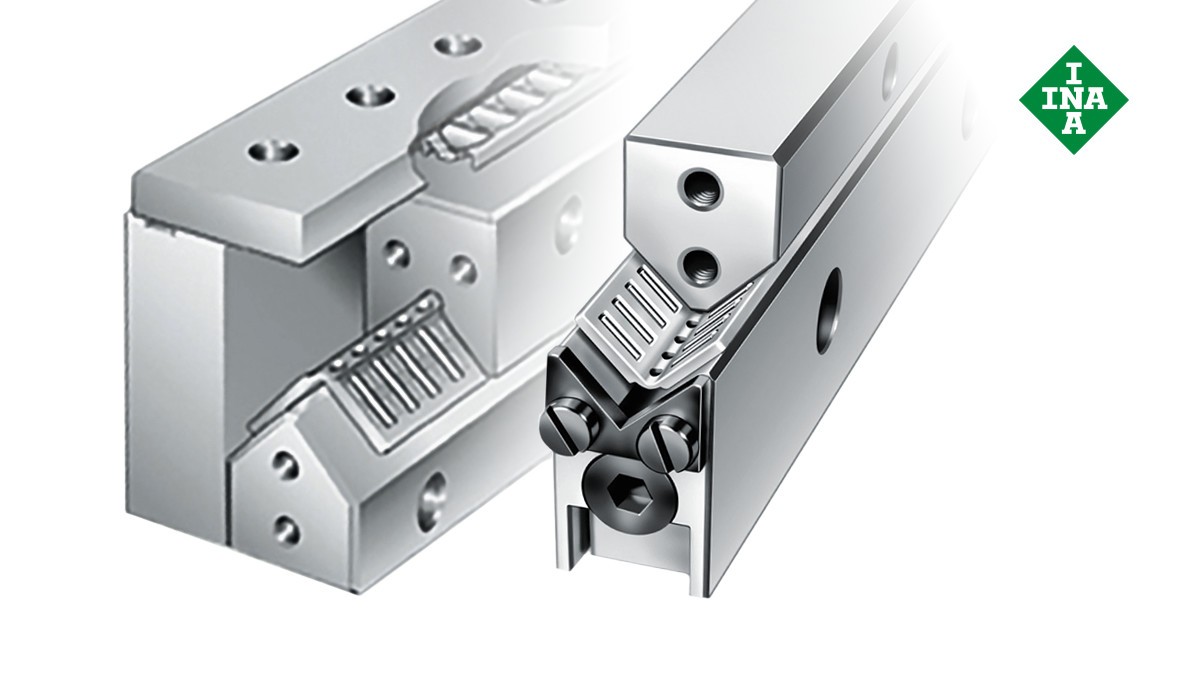

Temel tasarım, ayar kamalı ve açılı iğneli makaralı yassı kafeslere sahip ML/V kılavuz sistemleridir. Bu kılavuzlar kama kullanılarak ön yüklenirler; kama ön yükü kılavuz yolun tüm uzunluğu boyunca eşit şekilde uygular. Kama yüzeyinin eğimi %1,5'tir. Kama yaklaşık 1 mm hareket ettirildiğinde, yükseklik yaklaşık 15 µm değişir. Kılavuz yolları Q6 ve Q10 kalite sınıflarında sağlanmaktadır.

Kullanılan kafesler, metal veya plastikten üretilmiş çift sıralı açılı iğne makaralı yassı kafeslerdir.
